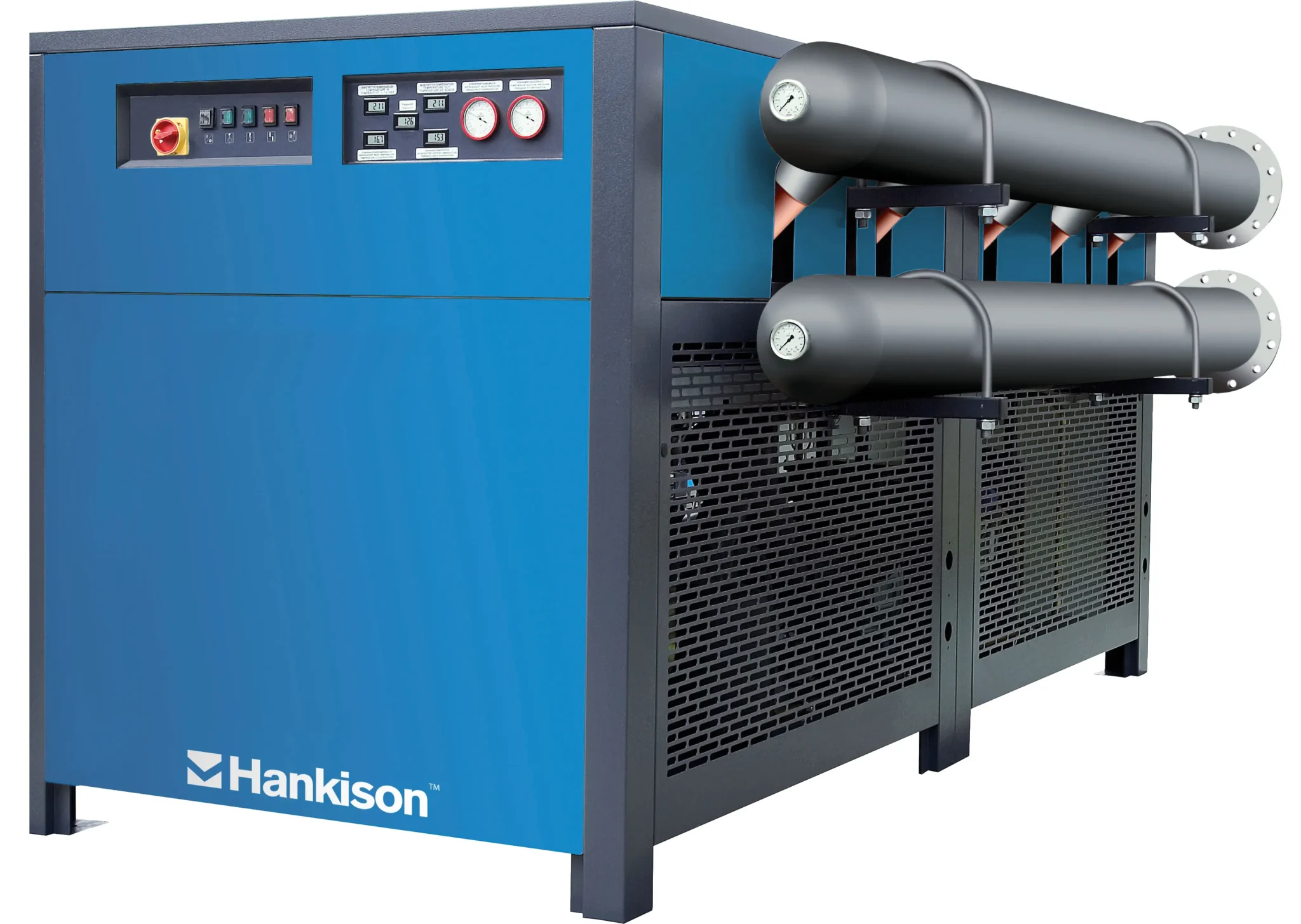

H-Serie – Industrielle Kältetrockner
Für hohe Volumenströme bis 12.000 m³/h – robuste Bauweise, stabiler Drucktaupunkt, kompakte Plattenwärmetauscher.
🤖 Technisches Know-how trifft auf KI.
H-Serie – Leistung in der Großklasse
Stabiler Drucktaupunkt bei 7.200–12.000 m³/h durch 3-stufigen Umluftbetrieb und Plattenwärmetauscher.
Die H-Serie ist für hohe Volumenströme in Zentralstationen ausgelegt. Der 3-stufige Umluftbetrieb mit parallelen Kolbenkompressoren passt die Kälteleistung an das Lastprofil an; Leerlaufbetrieb reduziert Energieverbrauch und Verschleiß. Plattenwärmetauscher sichern hohe Wärmeübertragungs-Effizienz bei niedrigem Druckverlust und einem typischen Drucktaupunkt von +3 °C (applikationsabhängig). Die Geräte sind für Betriebsdrücke bis 16 bar(g) konzipiert und eignen sich für Mehrlinien-Produktionen mit schwankender Teillast – als Planungsbasis ISO 7183 (A2), Zielklassen nach ISO 8573-1 (mit passender Filtration).
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll
Technische Systemübersicht
3-stufiger Umluftbetrieb & Plattenwärmetauscher
Die H-Serie nutzt einen 3-stufigen Umluftbetrieb mit parallelen Kolbenkompressoren: Je nach Last arbeiten Aggregate im Leerlaufbetrieb, was Energieverbrauch und Verschleiß reduziert. Plattenwärmetauscher mit hoher Wärmeübertragungs-Effizienz halten den Druckverlust klein und sichern einen typischen Drucktaupunkt von +3 °C – auch bei Teillast und hohen Volumenströmen (7.200–12.000 m³/h). Als Planungsbasis gilt ISO 7183 (A2); die Ausführung ist PED-konform bis 16 bar(g). Ergebnis: prozesstaugliche Druckluft, stabile Performance und lange Lebensdauer für Zentralstationen und Mehrlinien-Produktionen.
🔧 Integrierbare Systemlösung
- Durchsatz: 7.200–12.000 m³/h
- Technik: 3-stufiger Umluftbetrieb, Plattenwärmetauscher
- Effizienz: Lastangepasste Kälteleistung, Leerlaufbetrieb reduziert Energie/Verschleiß
- Qualität: typischer Drucktaupunkt +3 °C, niedriger Druckverlust
- Standard/Zulassung: ISO 7183 (A2) (Planungsbasis), PED, bis 16 bar(g)
- Ausführung: DN 150/DN 200 (modellabhängig), 400/3/50 (EU/CH)
H-Serie Modelle & Leistungsdaten
| Modell | Durchfluss | Anschluss | Abmessungen | Gewicht | El. Verbindung | Stromverbrauch | ||
| A | B | C | ||||||
| (m³/h) | mm | kg | V/Ph/Hz | kW | ||||
| H-7200 | 7200 | DN 150 | 1572 | 3229 | 2402 | 1.85 | 400/3/50 | 115 |
| H-8400 | 8,400 | 1572 | 3229 | 2402 | 2000 | 13,8 | ||
| H-9600 | 9600 | DN 200 | 1590 | 3244 | 2402 | 2200 | 15,3 | |
| H-12000 | 12 | 1590 | 3244 | 2402 | 2.6 | 177 | ||
H-Serie Modelle & Leistungsdaten
-
H-7200
-
📈 Luftdurchsatz: 7.200 m³/h
-
🔌 Spannung: 400 V / 50 Hz / 3 Ph (Standard EU) · 460 V / 60 Hz / 3 Ph (Option)
-
🔗 Anschluss: DN 150
-
⚡ Leistung: 115 kW
-
📏 Maße: 1.572 × 3.229 × 2.402 mm
-
⚖️ Gewicht: 1.850 kg
-
H-8400
-
📈 Luftdurchsatz: 8.400 m³/h
-
🔌 Spannung: 400 V / 50 Hz / 3 Ph (Standard EU) · 460 V / 60 Hz / 3 Ph (Option)
-
🔗 Anschluss: DN 150
-
⚡ Leistung: 13,8 kW
-
📏 Maße: 1.572 × 3.229 × 2.402 mm
-
⚖️ Gewicht: 2.000 kg
-
H-9600
-
📈 Luftdurchsatz: 9.600 m³/h
-
🔌 Spannung: 400 V / 50 Hz / 3 Ph (Standard EU) · 460 V / 60 Hz / 3 Ph (Option)
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 15,3 kW
-
📏 Maße: 1.590 × 3.244 × 2.402 mm
-
⚖️ Gewicht: 2.200 kg
-
H-12000
-
📈 Luftdurchsatz: 12.000 m³/h
-
🔌 Spannung: 400 V / 50 Hz / 3 Ph (Standard EU) · 460 V / 60 Hz / 3 Ph (Option)
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 177 kW
-
📏 Maße: 1.590 × 3.244 × 2.402 mm
-
⚖️ Gewicht: 2.600 kg
Beratung anfordern
Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline
Welcher Filter passt? Welche Trocknerkombination?
Einsatzgebiete –H-Serie
Die H-Serie deckt 7.200–12.000 m³/h ab und ist für Zentralstationen mit schwankenden Lastprofilen ausgelegt. Die folgende Übersicht ordnet typische Anwendungen nach Durchsatzbereichen. Maßgeblich bleiben tatsächlicher Volumenstrom, Druck/Temperatur und die geforderte ISO 8573-1 Drucktaupunkt-Klasse (mit passender Filtration).
Planungshinweise
- Volumenstrom, Druck/Temperatur, Ziel-Drucktaupunkt-Klasse
- Vor-/Nachfiltration, Öl-/Partikelgrenzen nach ISO 8573-1
- Elektrik/Anschlüsse (V/Ph/Hz, DN/G) gemäß Region
- Aufstellung/Umgebung (°C, Belüftung, Wärmeabfuhr)
Hinweis: Für sehr niedrige Drucktaupunkte (z. B. < −20 °C) sind meist Adsorptionstrockner vorzusehen.
Typische Anwendungen:
- Mehrlinien-Fertigung, Automotive-Zulieferer, Elektronik-Montage
- Verpackung/Abfüllung, Utility-Luft (ohne Produktkontakt)
Vorteile in diesem Bereich:
- Lastangepasste Kälteleistung durch Umlaufbetrieb
- Plattenwärmetauscher → niedriger Druckverlust
- +3 °C Drucktaupunkt für stabile Qualität
Typische Anwendungen:
- Textil, Papier/Karton, Glas/Keramik
- Retrofit größerer Druckluftnetze, OEM-Skids
Vorteile in diesem Bereich:
- Energie- und verschleißarm dank Leerlaufbetrieb
- Prozesssicher bei Teillast
- PED-konforme Ausführung bis 16 bar(g)
Typische Anwendungen:
- Zentralstationen in Prozessindustrie (z. B. Chemie, Baustoffe)
- Großanlagen mit Mehrlinien-Produktion
Vorteile in diesem Bereich:
- Hohe Verfügbarkeit bei hohem Volumenstrom
- Effiziente Wärmeübertragung durch Plattenwärmetauscher
- Planungssicher nach ISO 7183 (A2)
