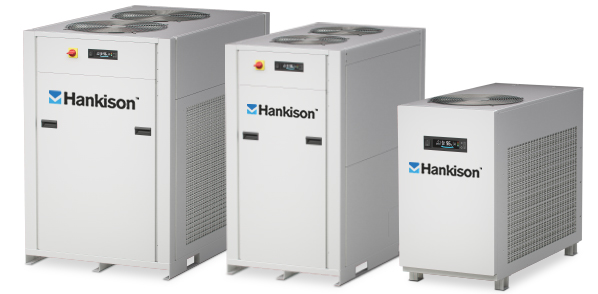

FLEX-Serie – Energiesparende Kältetrockner
Luftdurchsatz: 127–3.400 m³/h. PCM-Wärmespeicher + 4-in-1-Wärmetauscher sichern konstanten Drucktaupunkt bei 0–100 % Lastanpassung.
🤖 Technisches Know-how trifft auf KI.
FLEX – Effizienz bei jedem Lastprofil
Konstanter Drucktaupunkt bei 127–3.400 m³/h dank PCM und 4-in-1-Wärmetauscher.
FLEX-Serie Kältetrockner sichern einen konstanten Drucktaupunkt bei 127–3.400 m³/h. Der PCM-Wärmespeicher puffert Lastspitzen, der 4-in-1-Wärmetauscher reduziert den Druckverlust – so folgt die Leistungsaufnahme dem Volumenstrom (0–100 % Lastanpassung). Bewertet nach ISO 7183 A2; auslegbar auf ISO 8573-1 Drucktaupunkt-Klassen 4–5 (mit passender Filtration).
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll
FLEX-Serie - Technische Systemübersicht
Planungssicher nach ISO – kurz und vollständig.
Phasenwechsel-Technologie (PCM)
Die FLEX-Serie nutzt ein Phasenwechsel-Wärmeträgermedium (PCM), das thermische Energie effizient speichert und abgibt. So läuft der Kältekompressor nur bei Bedarf (zyklischer Betrieb) – das senkt den Stromverbrauch und stabilisiert den Drucktaupunkt. Der 4-in-1-Wärmetauscher (Edelstahl) ermöglicht eine kompakte Bauweise mit optimierter Wärmeübertragung und geringem Druckverlust.
FLEX – Daten kompakt
- Durchsatz: 127–3.400 m³/h
- Technikmodul: PCM-Wärmespeicher + 4-in-1-Wärmetauscher (Edelstahl)
- Energie: 0–100 % Lastanpassung, weniger Zyklen
- Qualität: stabiler Drucktaupunkt, niedriger Druckverlust
- Normen: ISO 7183 A2, Zielklassen ISO 8573-1 4–5
- Bedienung/IO: LCD-Controller, RS-485/USB, Nullluftverlust-Ableiter
FLEX – Modelltabelle
Durchsatz, Anschlüsse, Abmessungen, Elektrik, kW nach ISO 7183 A2.
Flex-Serie spezifikationen
| Trockner | Einlass Durchfluss | Entspannen | Spannungen | Eingangs- Ausgangsanschluss | Betriebsleistung | Abmessungen | Ca. Gewicht | |||||||
| H | W | D | ||||||||||||
| Modell | SCFM | NM3/H | PSI | IN | kW | IN | MM | IN | MM | IN | MM | LB | KG | |
| FLX 1.1 | 7,5 | 127 | 2,9 | 115/1/60 | NPT 1″ | 0.54 | 30 | 751 | 14 | 363 | 24 | 603 | 120 | 54.5 |
| FLX 1.2 | 10,0 | 170 | 3,0 | 115/1/60 | NPT 1″ | 0.62 | 28 | 711 | 14 | 363 | 31 | 781 | 147 | 66.5 |
| FLX 15.1 | 150 | 255 | 36 | 115/1/60 | NPT 2″ | 10,4 | 30 | 761 | 17 | 443 | 36 | 901 | 189 | 85.5 |
| FLX 2.1-4 | 200 | 340 | 2,2 | 460/3/60 | NPT 2″ | 126 | 30 | 761 | 18 | 443 | 38 | 961 | 217 | 98.5 |
| FLX 3.1 | 300 | 509 | 36 | 460/3/60 | NPT 2″ | 1.99 | 36 | 911 | 19 | 493 | 44 | 1111 | 324 | 147 |
| FLX 4.5 | 450 | 765 | 3,0 | 460/3/60 | NPT 2″ | 3,23 | 36 | 911 | 19 | 493 | 44 | 1111 | 335 | 152 |
| FLX 5.5 | 550 | 935 | 3,0 | 460/3/60 | NPT 2″ | 34.2 | 41 | 1032 | 20 | 494 | 49 | 1253 | 396 | 180 |
| FLX 8.1 | 800 | 1300 | 3,7 | 460/3/60 | FLG 3″ | 4.3 | ||||||||
| FLX 10.1 | 1000 | 1700 | 5,0 | 460/3/60 | FLG 3″ | 5.84 | ||||||||
| FLX 12.5 | 1250 | 2150 | 46 | 460/3/60 | FLG 4″ | 7.6 | ||||||||
| FLX 15.1 | 1500 | 2,550 | 3,9 | 460/3/60 | FLG 4″ | 900 | ||||||||
| FLX 20.1 | 2000 | 3400 | 31 | 460/3/60 | FLG 4″ | 1000 | ||||||||
| Die Leistungsdaten wurden gemäß ISO 7183 (Option A2) angegeben: 100°F Eintrittstemperatur, 100°F Umgebungstemperatur und 100 psig Bedingungen. | ||||||||||||||
Flex-Serie spezifikationen
-
🧊 FLX 1.1
-
📈 Luftdurchsatz: 127 m³/h
-
🔌 Spannung: 115 V / 1Ph
-
🔗 Anschluss: NPT 1″
-
⚡ Leistung: 0,54 kW
-
📏 Maße: 751 × 363 × 603 mm
-
⚖️ Gewicht: 54,5 kg
-
🧊 FLX 1.2
-
📈 Luftdurchsatz: 170 m³/h
-
🔌 Spannung: 115 V / 1Ph
-
🔗 Anschluss: NPT 1″
-
⚡ Leistung: 0,62 kW
-
📏 Maße: 711 × 363 × 781 mm
-
⚖️ Gewicht: 66,5 kg
-
🧊 FLX 1.5-1
-
📈 Luftdurchsatz: 255 m³/h
-
🔌 Spannung: 115 V / 1Ph
-
🔗 Anschluss: NPT 2″
-
⚡ Leistung: 1,04 kW
-
📏 Maße: 761 × 443 × 901 mm
-
⚖️ Gewicht: 92 kg
-
🧊 FLX 2.1-4
-
📈 Luftdurchsatz: 340 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: NPT 2″
-
⚡ Leistung: 1,26 kW
-
📏 Maße: 761 × 443 × 961 mm
-
⚖️ Gewicht: n. v.
-
🧊 FLX 3.1
-
📈 Luftdurchsatz: 509 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: NPT 2″
-
⚡ Leistung: 1,99 kW
-
📏 Maße: 911 × 493 × 1.111 mm
-
⚖️ Gewicht: 147 kg
-
🧊 FLX 4.5
-
📈 Luftdurchsatz: 765 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: NPT 2″
-
⚡ Leistung: 3,23 kW
-
📏 Maße: 1.032 × 494 × 1.253 mm
-
⚖️ Gewicht: 166 kg
-
🧊 FLX 5.5
-
📈 Luftdurchsatz: 935 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: NPT 2″
-
⚡ Leistung: 3,42 kW
-
📏 Maße: n.v.
-
⚖️ Gewicht: n.v.
-
🧊 FLX 8.1
-
📈 Luftdurchsatz: 1.300 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: FLG 3″
-
⚡ Leistung: 4,30 kW
-
📏 Maße: 1.488 × 800 × 1.494 mm
-
⚖️ Gewicht: 479 kg
-
🧊 FLX 10.1
-
📈 Luftdurchsatz: 1.700 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: FLG 3″
-
⚡ Leistung: 5,84 kW
-
📏 Maße: 1.488 × 850 × 1.572 mm
-
⚖️ Gewicht: 549 kg
-
🧊 FLX 12.5
-
📈 Luftdurchsatz: 2.150 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: FLG 4″
-
⚡ Leistung: 7,60 kW
-
📏 Maße: 1.488 × 1.000 × 1.572 mm
-
⚖️ Gewicht: 697 kg
-
🧊 FLX 15.1
-
📈 Luftdurchsatz: 2.550 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: FLG 4″
-
⚡ Leistung: 9,00 kW
-
📏 Maße: 1.488 × 1.000 × 1.572 mm
-
⚖️ Gewicht: 801 kg
-
🧊 FLX 20.1
-
📈 Luftdurchsatz: 3.400 m³/h
-
🔌 Spannung: 460 V / 3Ph
-
🔗 Anschluss: FLG 4″
-
⚡ Leistung: 10,00 kW
-
📏 Maße: 1.488 × 1.000 × 1.742 mm
-
⚖️ Gewicht: 920 kg
🔧 Ersatzteile? Eagle Eye hilft live.
Einsatzgebiete – FLEX-Serie
Die FLEX-Serie deckt 127–3.400 m³/h ab – vom kompakten Einzelgerät bis zur Zentralstation. Zuordnung dient als Planungshilfe.
Planungshinweise
- Volumenstrom, Druck/Temperatur, geforderte Drucktaupunkt-Klasse
- Vor-/Nachfiltration, Öl-/Partikelgrenzen nach ISO 8573-1
- Elektrik/Anschlüsse (V/Ph/Hz, DN/G/NPT) gemäß Region
- Aufstellung/Umgebung (°C, Belüftung, Wärmeabfuhr)
Hinweis: Für sehr niedrige Drucktaupunkte (z. B. < −20 °C) sind meist Adsorptionstrockner vorzusehen.
Typische Anwendungen:
- Werkstatt-/Einzelmaschine, CNC (klein), Pneumatik-Handarbeitsplätze
- Verpackung/Handling, Holzbearbeitung, Blasluft (mit Filtration)
- Labor/OEM-Skids, Lackiernebenluft (Klasse gemäß ISO 8573-1)
Vorteile in diesem Bereich:
- Kompakte Bauform, kurze Montagezeiten
- 0–100 % Lastanpassung bei wechselnder Nutzung
- Niedriger Druckverlust durch 4-in-1-Wärmetauscher (Edelstahl)
Typische Anwendungen:
- Mehrmaschinen-Fertigung, Automotive-Zulieferer, Textil, Elektronik-Montage
- Verpackung/Abfüllung, Robotik/Handling, Steuerluft
- Lebensmittel/GETRÄNKE – Utility-Luft (ohne Produktkontakt)
Vorteile in diesem Bereich:
- Stabiler Drucktaupunkt bei schwankenden Lastprofilen
- Weniger Kompressor-Zyklen dank PCM-Speicher → geringere Energiekosten
- Monitoring über LCD-Controller, RS-485/USB
Typische Anwendungen:
- Zentralstationen, Mehrlinien-Produktion, Retrofit bestehender Druckluftnetze
- Chemie/Prozessindustrie – Utility-Luft (Taupunkt laut Spezifikation)
- Papier/Karton, Glas/Keramik, Baustoffe
Vorteile in diesem Bereich:
- Energieeffizient im Teillastbetrieb
- Robuste Kältetechnik, hohe Lebensdauer
- Planungssicher nach ISO 7183 A2; Zielklassen ISO 8573-1 4–5 (mit Filtration)
