HBD-Serie – Hybrid-Trockner
1.200–9.000 m³/h; Kälte + beheizte Adsorption (Hybrid) für niedrige Drucktaupunkte und hohe Energieeffizienz, bewertet nach ISO 7183.
🤖 Technisches Know-how trifft auf KI.
Hybrid: Kälte + Adsorption – niedrige Drucktaupunkte & hohe Energieeffizienz bei 1.200–9.000 m³/h
Die HBD-Serie Hybrid-Trockner kombiniert Kältetrocknung mit beheizter PSA/Adsorption im Twin-Tower. Die Kältevorstufe reduziert die Feuchtelast, das Adsorptionssystem sichert niedrige Drucktaupunkte bei geringer Spülluft und messbarer kW-Ersparnis. Der Durchsatz 1.200–9.000 m³/h deckt mittlere bis große Netze ab. Leistungsdaten bewertet nach ISO 7183 (typ. 7 bar, +35 °C Eintritt); erreichbare Drucktaupunkte und Zielklassen nach ISO 8573-1 sind projektspezifisch auf Anfrage. Integration in bestehende Systeme ist einfach: EU/CH DN/G, 400/3/50 V/Ph/Hz; NA NPT, 460 V – weitere Varianten auf Anfrage. Ergebnis: stabile Qualität bei niedrigen OPEX.
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll

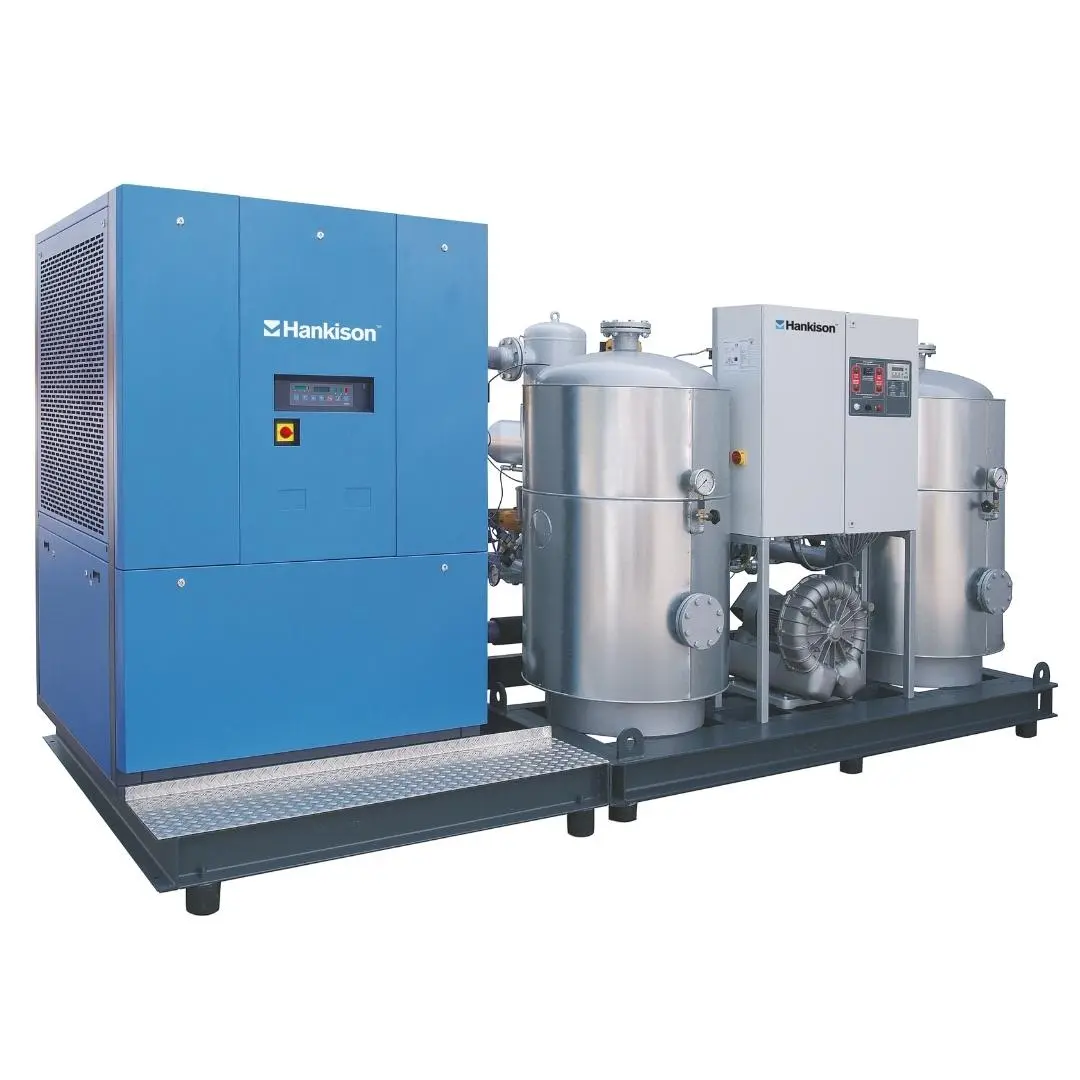

Technische Systemübersicht der HBD-Serie
Die HBD-Serie kombiniert eine Kältestufe mit einem beheizten PSA/Adsorption-System im Twin-Tower. Die Kältetrocknung entzieht vorab Feuchte, senkt die Last für die Adsorption und ermöglicht so niedrige Drucktaupunkte bei reduzierter Spülluft und geringeren OPEX. Der Durchsatzbereich 1.200–9.000 m³/h deckt mittlere bis große Netze ab und lässt sich in EU/CH (DN/G, 400/3/50 V/Ph/Hz) sowie NA (NPT, 460 V) integrieren. Druck, Temperatur, erreichbarer Drucktaupunkt und Zielklassen nach ISO 8573-1 sind projektabhängig auf Anfrage; Leistungsdaten bewertet nach ISO 7183.
- Durchsatz: 1.200–9.000 m³/h; zentrale/teilnetzbasierte Anwendungen
- Technik: Hybrid (Kälte + beheizte Adsorption, Twin-Tower)
- Effizienz: Vorentfeuchtung reduziert Spülluft und kW; OPEX-Vorteil
- Qualität: Drucktaupunkte und ISO 8573-1 Zielklassen auf Anfrage
- Standard: Leistungsangaben bewertet nach ISO 7183
- Bedienung/Ausstattung: Anschlüsse EU/CH DN/G, NA NPT; Elektrik V/Ph/Hz gemäß Region, Details auf Anfrage
| Modell | Durchfluss | Anschluss (Flansch) | Abmessungen | Gewicht | El. Anschluss | Stromverbrauch | |||||
| Luftgekühlt | Wassergekühlt | ||||||||||
| A | B | C | sommer | winter | sommer | winter | |||||
| m3/h | mm | kg | V/Ph/Hz | kW | |||||||
| HBD 1200 | 1200 | DN 80 | 4,278 | 1,540 | 2,219 | 2500 | 400/3/50 (Option: 500/3/50) | 24 | 51 | 46 | 19 |
| HBD 1500 | 1.5 | DN100 | 2,222 | 2700 | 3,4 | 6,8 | 2,8 | 6,2 | |||
| HBD 2000 | 2000 | DN 150 | 4,598 | 186,0 | 3300 | 4,9 | 93 | 43 | 87 | ||
| HBD 2500 | 2500 | 3,500 | 6,1 | 114 | 200 | 105 | |||||
| HBD 3000 | 3000 | 4.2 | 72 | 13.9 | 6,5 | 132 | |||||
| HBD 4000 | 4 | 4,350 | 9,9 | 18,4 | 8,3 | 16.7 | |||||
| HBD 5000 | 345 | 5,144 | 3,236 | 2402 | 5.5 | 400/3/50 (Option: 500/3/50) | 0 | 20,8 | 10 | 19,7 | |
| HBD 6000 | 6 | 5,159 | 3,254 | 6250 | 128 | 2,44 | 1,17 | 23,3 | |||
| HBD 7000 | 7 | DN 200 | 5,479 | 3,555 | 7,300 | 13,7 | 27 | 126 | 25,9 | ||
| HBD 8000 | 8 | 7700 | 145 | 29,4 | 13.4 | 283 | |||||
| HBD 9000 | 9 | 5,497 | 3,675 | 8900 | 18,5 | 34.2 | 17,4 | 33,1 | |||
| * ISO 7183, basierend auf dem Ansaugvolumen des Kompressors bei +20°C und bar (a), Betriebsdruck 7 bar (g), Eintrittstemperatur 35°C, Umgebungs- oder Kühlwassertemperatur 25°C, Drucktaupunkt -40°C. Die technischen Daten und Spezifikationen können ohne vorherige Ankündigung geändert werden. | |||||||||||
Alle HBD basieren auf beheizter Adsorption mit externer Gebläse-Regeneration (Hybrid mit Kältestufe), unterscheiden sich jedoch in Volumenstrom, Anschlussgrößen, Heizleistung und Baugröße. So lässt sich die Serie präzise an Luftbedarf, Aufstellraum und Wartungskomfort anpassen – bei gleichbleibender Trocknungsleistung und Taupunktstabilität.
Volumenstrom: 300 SCFM (HPD300) ≈ 509,7 m³/h bis 3.200 SCFM (HPD3200) ≈ 5.436,8 m³/h
Heizleistung: 4,5 kW (HPD300) bis 40,0 kW (HPD3200)
Anschlüsse: 1½” NPT bis 6″ Flansch (EU/CH DN/G auf Anfrage)
Höhe/Gewicht (typ.): 98–124″ (≈ 2.490–3.150 mm), ≈ 635–4.082 kg
Leistungsangaben: bewertet nach ISO 7183
🔧 Ersatzteile? Eagle Eye hilft live.
Einsatzgebiete – HBD-Serie
Die HBD-Serie deckt 1.200–9.000 m³/h ab und kombiniert Kälte mit beheizter PSA/Adsorption für niedrige Drucktaupunkte bei hoher Energieeffizienz. Die Zuordnung erfolgt nach tatsächlichem Volumenstrom, Druck/Temperatur und gewünschter ISO 8573-1 Drucktaupunkt-Klasse (mit passender Vor-/Nachfiltration).
Planungshinweise
- Volumenstrom, Druck/Temperatur, Ziel-Drucktaupunkt-Klasse
- Vor-/Nachfiltration, Öl-/Partikelgrenzen nach ISO 8573-1
- Elektrik/Anschlüsse (V/Ph/Hz, DN/G bzw. NPT) gemäß Region
- Aufstellung/Umgebung (Belüftung, Wärmeabfuhr, Servicezugang)
Hinweis: Für die Kälte-Vorstufe ist eine wirksame Kondensatableitung erforderlich; Vor-/Nachfiltration gemäß ISO 8573-1 (Öl/Partikel) dimensionieren. Den kombinierten Druckverlust aus Kältestufe + beheizter PSA/Adsorption prüfen und Bypass/Redundanz für Service vorsehen. Leistungsdaten bewertet nach ISO 7183; reale Werte hängen von Eintrittstemperatur, Lastprofil und Betriebsdruck (bar) ab. Elektrik/Anschlüsse: EU/CH DN/G, 400/3/50 V/Ph/Hz, NA NPT, 460 V; weitere Varianten auf Anfrage.
