HDI - Serie –Gekühlte Drucklufttrockner

Luftdurchsatz: 12–23.000 m³/h (HDI) · 54–5.400 m³/h (HDI-E)

Die Direktverdampfungs-Kältetrockner der HDI/HDI-E-Serie liefern lastadaptive Trocknung bei 3 °C Drucktaupunkt, wahlweise luft- oder wassergekühlt. HDI-E ergänzt Energiesparfunktionen für maximale Effizienz. Alle Modelle erreichen ISO-Klasse 4 und nutzen das umweltfreundliche Kältemittel R513A – für stabile Leistung, niedrige Betriebskosten und eine starke Nachhaltigkeitsbilanz.

🤖 Technisches Know-how trifft auf KI.

Unsere integrierte KI Eagle Eye unterstützt Sie live – bei Ersatzteilen, Produktauswahl und Systemfragen. Schreiben Sie uns einfach an - sofort. Persönlich. Verständlich.

🤝 jetzt anfragen...

📉 Energieeffizienz durch smartes Design

Luftgekühlte Kondensation, optional Wasser/Seewasser

Die HDI-Serie setzt auf Scroll-Verdichter und korrosionsbeständige Komponenten für hohe Zuverlässigkeit bei kompaktem Footprint (−30 %). Serienmäßig luftgekühlt, ab 600 m³/h optional als Wasser-/Seewasserversion. Der neue Hankison-Wärmetauscher liefert Spitzenleistung bei minimalem Druckverlust; der verlustfreie Kondensatablass ist sensorgesteuert. Das Bedienfeld bietet Frostschutzmodus, Taupunkt-/Temperaturalarm, Remote ON/OFF, optional Alarmhistorie und ein integriertes Kondensat-Management.

Wir integrieren die HDI-Trockner passgenau in Ihre Anlage – von Auswahl & Auslegung über Installation & Inbetriebnahme bis Dokumentation & Schulung. PPR prüft Fördermöglichkeiten, bindet die Geräte in bestehende Wartungs- und Ersatzteillogistik ein und stellt den laufenden Service sicher. Ergebnis: stabile Drucktaupunkte, niedrige Betriebskosten und eine zukunftssichere Systemverfügbarkeit.

Hankison Kältetrockner – zertifizierte Druckluftqualität nach ISO Standards

Für Industrien mit höchsten Ansprüchen an die Druckluftqualität bieten Hankison Kältetrockner zertifizierte Lösungen gemäß ISO Klasse 4. Diese Trockner stellen sicher, dass die erzeugte Druckluft zuverlässig frei von Restwassergehalt ist und damit höchste Reinheitsanforderungen erfüllt. Vertrauen Sie auf zertifizierte Qualität für maximale Prozesssicherheit und Anlagenschutz.

⚙️ Technische Systemübersicht HDI - Serie...

Luftdurchsatz: 12–23.000 m³/h (HDI) · 54–5.400 m³/h (HDI-E)

Hinweis: Werte bezogen auf ISO-Bedingungen laut ISO 7183; Ausstattungen und Optionen je Baugröße (HDI 12–480 · HDI 600–6650 · HDI 8800–23000).

🧊 Luftdurchsatz 12 m³/h bis 23.000 m³/h

Leistungsdaten gemäß ISO 7183 (Option A2). Serienmäßig luftgekühlte Kondensation, ab 600 m³/h optional Wasser-/Seewasserversion. Scroll-Verdichter, neuer Hankison-Wärmetauscher für minimalen Druckverlust, verlustfreier Kondensatablass, IP42-Schaltschrank, R513A als Kältemittel. Optional Victaulic-Verbindungen für schnellen Rohrleitungsanschluss.

🔧 Integrierbare Systemlösung

Mit einem Luftdurchsatz von 12 bis 23.000 m³/h und flexiblen Spannungsoptionen ist die HDI-Serie für unterschiedlichste Anlagenkonzepte ausgelegt – serienmäßig luftgekühlt, ab 600 m³/h optional als Wasser-/Seewasserversion. Alle Geräte erfüllen ISO 7183 (Option A2) und integrieren sich dank kompakter Bauweise und passender Anschlussoptionen nahtlos in Neubau wie Modernisierung.

Modellübersicht HDI-Serie

...Gekühlte Drucklufttrockner - Luftdurchsatz 127m³/h bis 3400m³/h

HDI-Serie technische Daten

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C	5°C	7°C	BSPP		V/Ph/Hz		Leistung in KW	Druck	°C	Umgebungsbedingungen	W	(mm) D	H	kg
Luftgekühlt	m3/h	m3/h	m3/h	BSPP		V/Ph/Hz		Leistung in KW	barg	°C	°C	W	(mm) D	H	kg
HDI 12	12	13	14	3/8”	R513A	230/1/50	Timer-controlled	0,06	16	60	50	305	360	408	19
HDI 25	25	27	30	3/8”	R513A	230/1/50	Timer-controlled or No Loss	0,12	16	60	50	305	360	408	19
HDI 42	42	46	50	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,14	16	60	50	390	432	441	26
HDI 54	54	59	64	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,13	16	60	50	390	432	441	28
HDI 72	72	78	85	1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,17	16	60	50	390	432	441	28
HDI 108	108	118	127	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,41	16	60	50	420	516	551	36
HDI 144	144	157	170	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,5	16	60	50	420	516	551	42
HDI 180	180	196	212	3/4”	R513A	230/1/50	Timer-controlled or No Loss	0,5	16	60	50	420	516	551	44
HDI 225	225	245	266	1”	R513A	230/1/50	Timer-controlled or No Loss	0,7	16	60	50	500	595	980	48
HDI 260	260	283	307	1”	R513A	230/1/50	Timer-controlled or No Loss	0,81	16	60	50	500	595	980	49
HDI 300	300	327	354	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,61	16	60	50	500	718	980	79
HDI 360	360	392	425	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,74	16	60	50	500	718	980	79
HDI 480	480	523	566	1-1/2”	R513A	230/1/50	Timer-controlled or No Loss	0,81	16	60	50	500	718	980	85
HDI 600	600	654	708	2”	R513A	230/1/50	No Loss	1,01	16	60	50	720	750	1360	134
HDI 780	780	850	920	2”	R513A	400/3/50	No Loss	1,67	16	60	50	720	750	1360	164
HDI 950	950	1036	1121	2”	R513A	400/3/50	No Loss	2,03	13	60	50	720	750	1360	168
HDI 1300	1300	1417	1534	3”	R513A	400/3/50	No Loss	2,23	14	60	46	806	1012	1539	234
HDI 1500	1500	1635	1770	3”	R513A	400/3/50	No Loss	2,58	14	60	46	806	1012	1539	234
HD1 1800	1800	1962	2124	3”	R513A	400/3/50	No Loss	3,1	14	60	46	806	1012	1539	234
HDI 2250	2250	2453	2655	3”	R513A	400/3/50	No Loss	3,65	14	60	46	806	1012	1539	290
HDI 2600	2600	2834	3068	3”	R513A	400/3/50	No Loss	4,22	14	60	46	806	1012	1539	290
HDI 3200	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,38	14	60	46	880	1819	1796	417
HDI 4200	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	5,96	14	60	46	880	1819	1796	465
HDI 4800	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,81	14	60	46	880	1819	1796	465
HDI 5400	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	9,81	13	60	46	1510	1500	1555	780
HDI 6000	6000	6540	7080	DN150 PN16	R513A	400/3/50	No Loss	10,9	13	60	46	1510	1500	1555	780

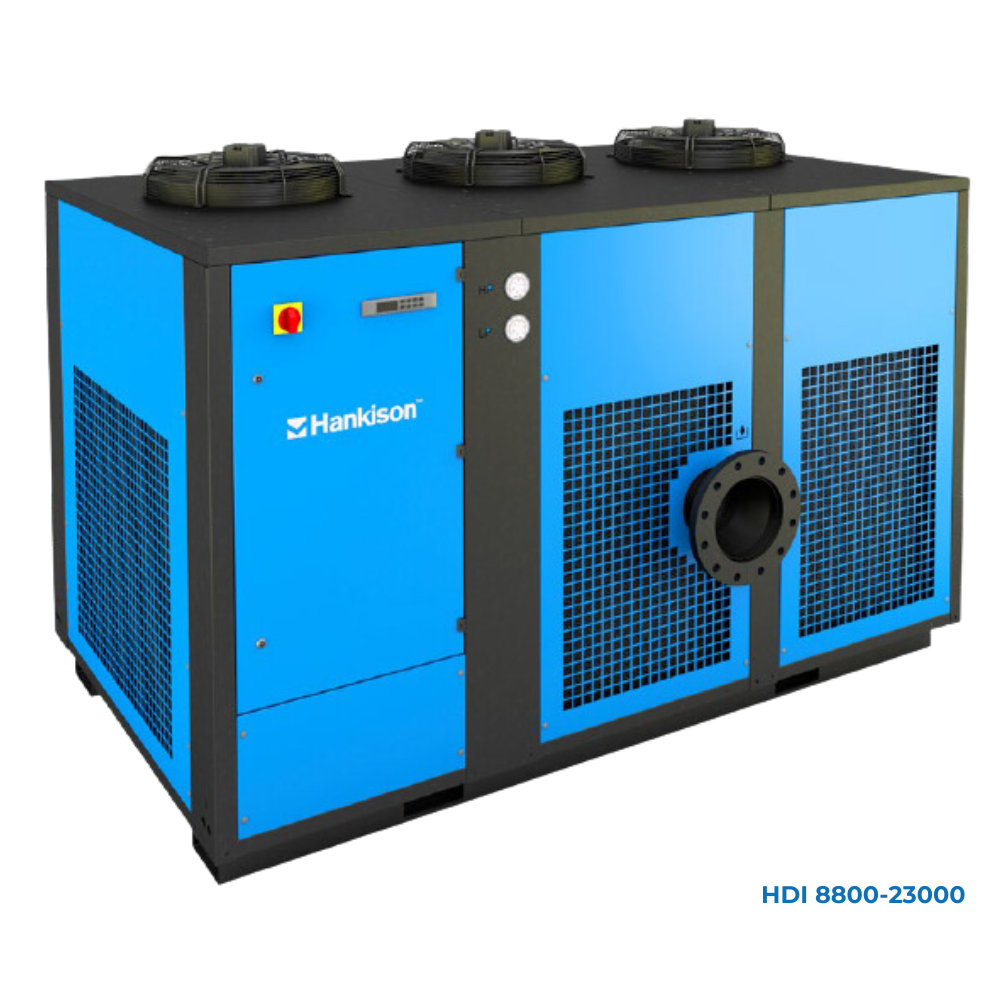

HDI 8800	8800	9592	10384	DN200 PN16	R513A	400/3/50	No Loss	13,2	13	60	46	2270	1590	1570	1128
HDI 9600	9600	10464	11328	DN200 PN16	R513A	400/3/50	No Loss	13,56	13	60	46	2270	1590	1570	1128
HDI 11500	11500	12535	13570	DN200 PN16	R513A	400/3/50	No Loss	16,24	13	60	46	2270	1590	1570	1205
HDI 17600	17600	19184	20768	2 x DN200 PN16	R513A	400/3/50	No Loss	26,4	13	60	46	4600	1590	1570	2116
HDI 19200	19200	20928	22656	2 x DN200 PN16	R513A	400/3/50	No Loss	27,12	13	60	46	4600	1590	1570	2256
HDI 23000	23000	25070	27140	2 x DN200 PN16	R513A	400/3/50	No Loss	32,48	13	60	46	4600	1590	1570	2410

HDI-W -Serie technsiche Daten

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C	5°C	7°C	BSPP		V/Ph/Hz		Leistung in KW	Druck	°C	Umgebungsbedingungen	W	(mm) D	H	kg
Luftgekühlt	m3/h	m3/h	m3/h	BSPP		V/Ph/Hz		Leistung in KW	barg	°C	°C	W	(mm) D	H	kg
HDI600W	600	654	708	2″	R513A	230/1/50	No Loss	0,96	16	60	46	752	750	1273	143
HDI780W	780	850	920	2″	R513A	400/3/50	No Loss	1,55	13	60	46	752	750	1273	168
HDI950W	950	1036	1121	2″	R513A	400/3/50	No Loss	1,89	13	60	46	752	750	1273	168
HDI1300W	1300	1417	1534	3″	R513A	400/3/50	No Loss	2,04	14	60	46	806	1012	1422	265
HDI1500W	1500	1635	1770	3″	R513A	400/3/50	No Loss	2,36	14	60	46	806	1012	1422	265
HDI1800W	1800	1962	2124	3″	R513A	400/3/50	No Loss	2,83	14	60	46	806	1012	1422	265
HDI2250W	2250	2453	2655	3″	R513A	400/3/50	No Loss	3,375	14	60	46	806	1012	1422	375
HDI2600W	2600	2834	3068	3″	R513A	400/3/50	No Loss	3,9	14	60	46	806	1012	1422	375
HDI3200W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	5,7	14	60	46	880	1819	1796	460
HDI4200W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	5,38	14	60	46	880	1819	1796	486
HDI4800W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,15	14	60	46	880	1819	1796	486
HDI5400W	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	8,98	13	60	46	1510	1500	1437	740
HDI6000W	6000	6540	7080	DN150 PN16	R513A	400/3/50	No Loss	9,973	13	60	46	1510	1500	1437	740
HDI8800W	8800	9592	10384	DN200 PN16	R513A	400/3/50	No Loss	12,14	13	60	46	2270	1590	1440	1010
HDI9600W	9600	10464	11328	DN200 PN16	R513A	400/3/50	No Loss	12,43	13	60	46	2270	1590	1440	1060
HDI11500W	11500	12535	13570	DN200 PN16	R513A	400/3/50	No Loss	14,9	13	60	46	2270	1590	1440	1117
HDI17600W	17600	19184	20768	2 x DN200 PN16	R513A	400/3/50	No Loss	24,28	13	60	46	4600	1590	1570	2020
HDI19200W	19200	20928	22656	2 x DN200 PN16	R513A	400/3/50	No Loss	24,86	13	60	46	4600	1590	1570	2120
HDI23000W	23000	25070	27140	2 x DN200 PN16	R513A	400/3/50	No Loss	29,8	13	60	46	4600	1590	1570	2234

HDIE -Serie technsiche Daten

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI54E	54	58,86	63,72	1/2″	R513A	230/1/50	No Loss	0,24	16	60	50	386	500	651	37
HDI72E	72	78,48	84,96	1/2″	R513A	230/1/50	No Loss	0,32	16	60	50	386	500	651	41
HDI108E	108	117,72	127,44	3/4″	R513A	230/1/50	No Loss	0,45	16	60	50	386	500	651	46
HDI144E	144	156,96	169,92	3/4″	R513A	230/1/50	No Loss	0,51	16	60	50	386	500	651	49
HDI180E	180	196,2	212,4	1″	R513A	230/1/50	No Loss	0,54	16	60	50	423	567	771	67
HDI240E	240	261,6	283,2	1″	R513A	230/1/50	No Loss	0,846	16	60	50	423	567	771	69
HDI300E	300	327	354	1-1/2″	R513A	230/1/50	No Loss	0,65	16	60	50	500	718	980	104
HDI360E	360	392,4	424,8	1-1/2″	R513A	230/1/50	No Loss	0,78	16	60	50	500	718	980	107
HDI480E	480	523,2	566,4	1-1/2″	R513A	230/1/50	No Loss	0,84	16	60	50	500	718	980	119
HDI600E	600	654	708	2″	R513A	230/1/50	No Loss	1,05	16	60	50	779	720	1360	186
HDI780E	780	850,2	920,4	2″	R513A	400/3/50	No Loss	1,62	13	60	50	779	720	1360	227
HDI950E	950	1035,5	1121	2″	R513A	400/3/50	No Loss	2,08	13	60	50	779	720	1360	237
HDI1300E	1300	1417	1534	3″	R513A	400/3/50	No Loss	2,32	14	60	46	806	1012	1539	394
HDI1500E	1500	1635	1770	3″	R513A	400/3/50	No Loss	2,68	14	60	46	806	1012	1539	394
HDI1800E	1800	1962	2124	3″	R513A	400/3/50	No Loss	3,22	14	60	46	806	1012	1539	394
HDI2250E	2250	2452,5	2655	3″	R513A	400/3/50	No Loss	3,74	14	60	46	806	1012	1539	399
HDI2600E	2600	2834	3068	3″	R513A	400/3/50	No Loss	4,32	14	60	46	806	1012	1539	399
HDI3200E	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,68	14	60	46	880	1819	1796	810
HDI4200E	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,8	14	60	46	880	1819	1796	840
HDI4800E	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	7,18	14	60	46	880	1819	1796	840
HDI5400E	5400	5886	6372	DN150 PN16	R513A	400/3/50	No Loss	11,12	13	60	46	1510	1500	1555	1020

HDIE-W -Serie technsiche Daten

Modellname	Luftstrom	Luftstrom	Luftstrom	Luft-	Kältemittel	Stromvers.	Kondenswasser	Absorbiert Nominal	Max	Max Einlass	Max	Abmessungen			Gewicht
Luftgekühlt	3°C m3/h	5°C m3/h	7°C m3/h	BSPP		V/Ph/Hz		Leistung in KW	Druck barg	°C	Umgebungsbedingungen °C	W	(mm) D	H	kg
HDI1300E-W	1300	1417	1534	3″	R513A	400/3/50	No Loss	2,55	14	60	46	806	1012	1422	394
HDI1500E-W	1500	1635	1770	3″	R513A	400/3/50	No Loss	2,95	14	60	46	806	1012	1422	394
HDI1800E-W	1800	1962	2124	3″	R513A	400/3/50	No Loss	3,54	14	60	46	806	1012	1422	394
HDI2250E-W	2250	2452,5	2655	3″	R513A	400/3/50	No Loss	4,12	14	60	46	806	1012	1422	428
HDI2600E-W	2600	2834	3068	3″	R513A	400/3/50	No Loss	4,75	14	60	46	806	1012	1422	428
HDI3200E-W	3200	3488	3776	DN150 PN16	R513A	400/3/50	No Loss	6,07	14	60	46	880	1819	1671	830
HDI4200E-W	4200	4578	4956	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI4800E-W	4800	5232	5664	DN150 PN16	R513A	400/3/50	No Loss	6,52	14	60	46	880	1819	1671	860
HDI5400E-W	5400	5886	6372	DN150	R513A	400/3/50	No Loss	12,24	13	60	45	1510	1500	1438	1020

⚙️ Modellübersicht HDI-Serie

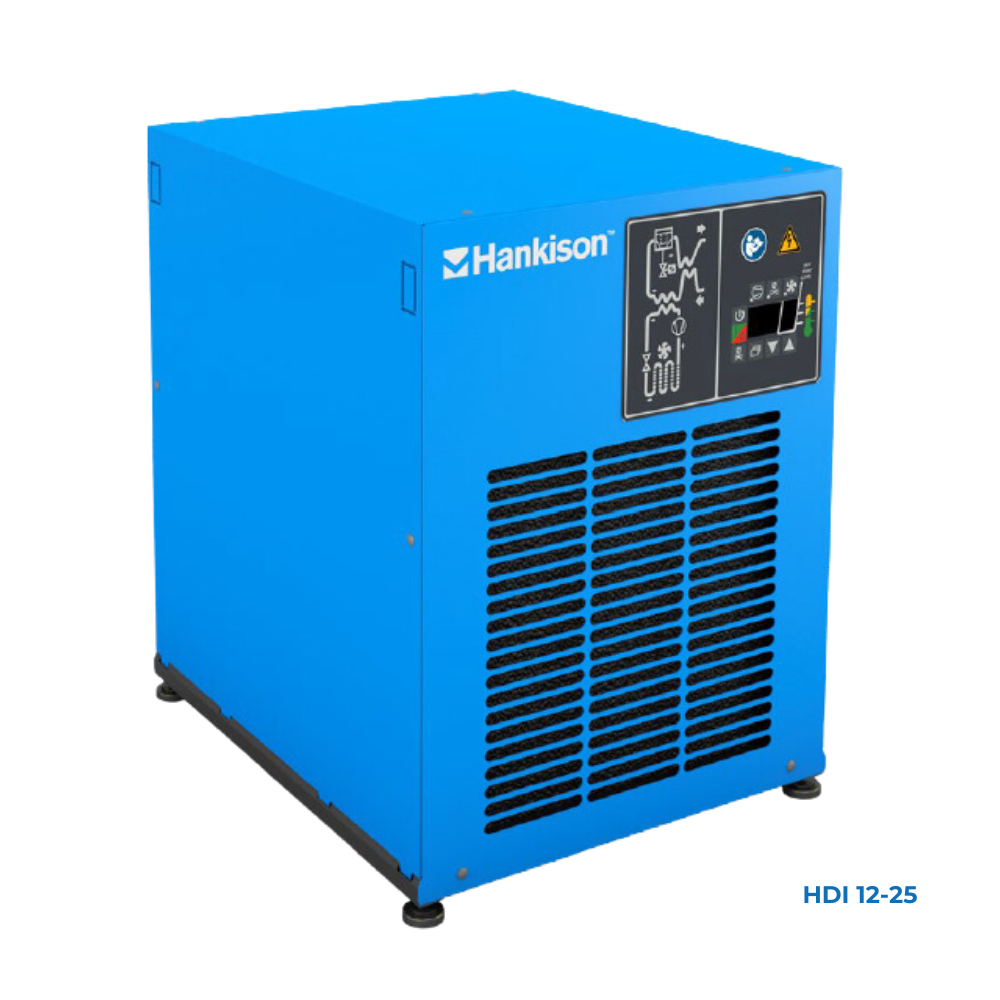

HDI 12
📈 Luftdurchsatz: 12 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/8″
⚡ Leistung: 0,06 kW
📏 Maße: 305 × 360 × 408 mm
⚖️ Gewicht: 19 kg

HDI 25
📈 Luftdurchsatz: 25 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/8″
⚡ Leistung: 0,12 kW
📏 Maße: 305 × 360 × 408 mm
⚖️ Gewicht: 19 kg

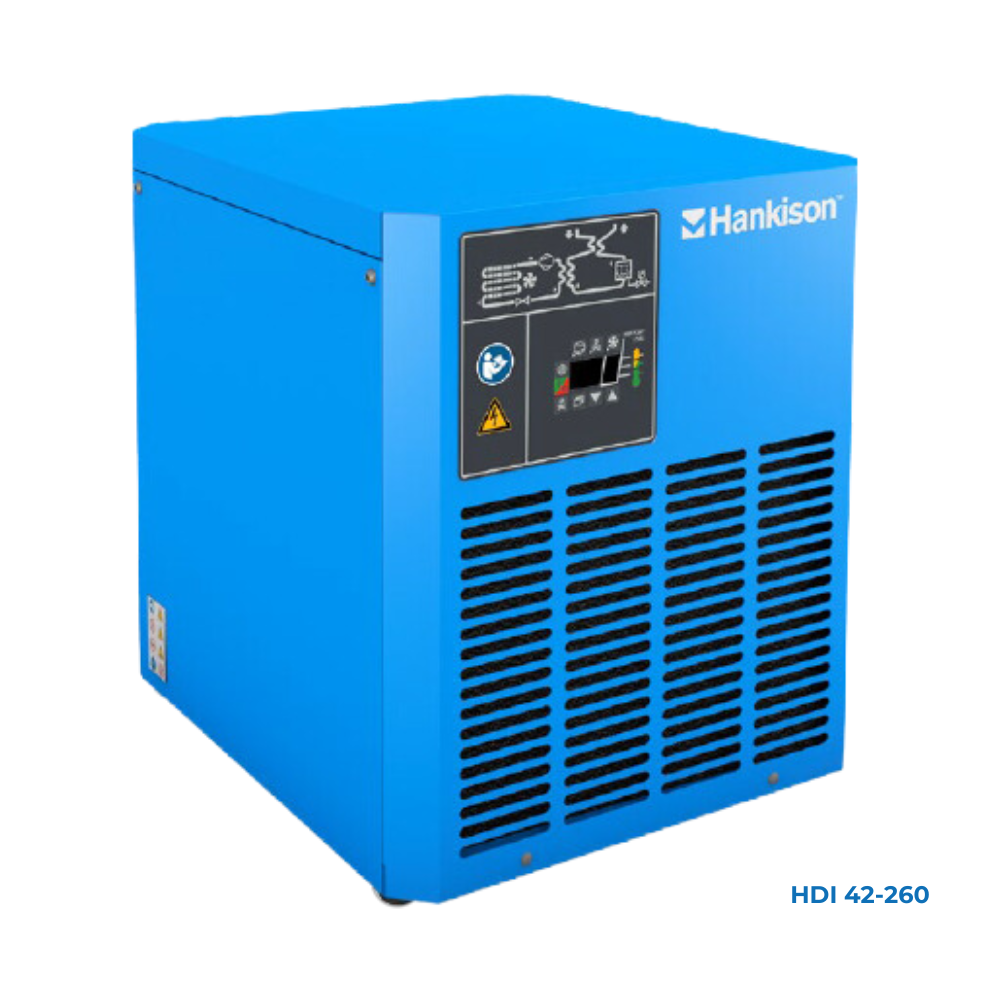

HDI 42
📈 Luftdurchsatz: 42 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1/2″
⚡ Leistung: 0,14 kW
📏 Maße: 390 × 432 × 441 mm
⚖️ Gewicht: 26 kg

HDI 54
📈 Luftdurchsatz: 54 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1/2″
⚡ Leistung: 0,13 kW
📏 Maße: 390 × 432 × 441 mm
⚖️ Gewicht: 28 kg

HDI 72
📈 Luftdurchsatz: 72 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1/2″
⚡ Leistung: 0,17 kW
📏 Maße: 390 × 432 × 441 mm
⚖️ Gewicht: 28 kg

HDI 108
📈 Luftdurchsatz: 108 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/4″
⚡ Leistung: 0,41 kW
📏 Maße: 420 × 516 × 551 mm
⚖️ Gewicht: 36 kg

HDI 144
📈 Luftdurchsatz: 144 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/4″
⚡ Leistung: 0,50 kW
📏 Maße: 420 × 516 × 551 mm
⚖️ Gewicht: 42 kg

HDI 180
📈 Luftdurchsatz: 180 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/4″
⚡ Leistung: 0,50 kW
📏 Maße: 420 × 516 × 551 mm
⚖️ Gewicht: 44 kg

HDI 225
📈 Luftdurchsatz: 225 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1″
⚡ Leistung: 0,70 kW
📏 Maße: 500 × 595 × 980 mm
⚖️ Gewicht: 48 kg

HDI 260
📈 Luftdurchsatz: 260 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1″
⚡ Leistung: 0,81 kW
📏 Maße: 500 × 595 × 980 mm
⚖️ Gewicht: 49 kg

HDI 300
📈 Luftdurchsatz: 300 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,61 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 79 kg

HDI 360
📈 Luftdurchsatz: 360 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,74 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 79 kg

HDI 480
📈 Luftdurchsatz: 480 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,81 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 85 kg

HDI 600
📈 Luftdurchsatz: 600 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,01 kW
📏 Maße: 720 × 750 × 1360 mm
⚖️ Gewicht: 134 kg

HDI 780
📈 Luftdurchsatz: 780 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,67 kW
📏 Maße: 720 × 750 × 1360 mm
⚖️ Gewicht: 164 kg

HDI 950
📈 Luftdurchsatz: 950 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 2,03 kW
📏 Maße: 720 × 750 × 1360 mm
⚖️ Gewicht: 168 kg

HDI 1300
📈 Luftdurchsatz: 1300 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,23 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 234 kg

HDI 1500
📈 Luftdurchsatz: 1500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,58 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 234 kg

HDI 1800
📈 Luftdurchsatz: 1800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,10 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 234 kg

HDI 2250
📈 Luftdurchsatz: 2250 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,65 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 290 kg

HDI 3200
📈 Luftdurchsatz: 3200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,38 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 417 kg

HDI 4200
📈 Luftdurchsatz: 4200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 5,96 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 465 kg

HDI 4800
📈 Luftdurchsatz: 4800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,81 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 465 kg

HDI 5400
📈 Luftdurchsatz: 5400 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 9,81 kW
📏 Maße: 1510 × 1500 × 1555 mm
⚖️ Gewicht: 780 kg

HDI 6000
📈 Luftdurchsatz: 6000 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 10,90 kW
📏 Maße: 1510 × 1500 × 1555 mm
⚖️ Gewicht: 780 kg

HDI 8800
📈 Luftdurchsatz: 8800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 13,20 kW
📏 Maße: 2270 × 1590 × 1570 mm
⚖️ Gewicht: 1128 kg

HDI 9600
📈 Luftdurchsatz: 9600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 13,56 kW
📏 Maße: 2270 × 1590 × 1570 mm
⚖️ Gewicht: 1128 kg

HDI 11500
📈 Luftdurchsatz: 11 500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 16,24 kW
📏 Maße: 2270 × 1590 × 1570 mm
⚖️ Gewicht: 1205 kg

HDI 17600
📈 Luftdurchsatz: 17 600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 26,40 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2116 kg

HDI 19200
📈 Luftdurchsatz: 19 200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 27,12 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2256 kg

HDI 23000
📈 Luftdurchsatz: 23 000 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 32,48 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2410 kg

Beratung anfordern

Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

⚙️ Modellübersicht HDI - W (Wassergekühlt)

HDI600W (Wassergekühlt)
📈 Luftdurchsatz: 600 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 0,96 kW
📏 Maße: 752 × 750 × 1273 mm
⚖️ Gewicht: 143 kg

HDI780W (Wassergekühlt)
📈 Luftdurchsatz: 780 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,55 kW
📏 Maße: 752 × 750 × 1273 mm
⚖️ Gewicht: 168 kg

HDI950W (Wassergekühlt)
📈 Luftdurchsatz: 950 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,89 kW
📏 Maße: 752 × 750 × 1273 mm
⚖️ Gewicht: 168 kg

HDI1300W (Wassergekühlt)
📈 Luftdurchsatz: 1300 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,04 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 265 kg

HDI1500W (Wassergekühlt)
📈 Luftdurchsatz: 1500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,36 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 265 kg

HDI1800W (Wassergekühlt)
📈 Luftdurchsatz: 1800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,83 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 265 kg

HDI2250W (Wassergekühlt)
📈 Luftdurchsatz: 2250 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,375 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 375 kg

HDI2600W (Wassergekühlt)
📈 Luftdurchsatz: 2600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,90 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 375 kg

HDI3200W (Wassergekühlt)
📈 Luftdurchsatz: 3200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 5,70 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 460 kg

HDI4200W (Wassergekühlt)
📈 Luftdurchsatz: 4200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 5,38 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 486 kg

HDI4800W (Wassergekühlt)
📈 Luftdurchsatz: 4800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,15 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 486 kg

HDI5400W (Wassergekühlt)
📈 Luftdurchsatz: 5400 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 8,98 kW
📏 Maße: 1510 × 1500 × 1437 mm
⚖️ Gewicht: 740 kg

HDI6000W (Wassergekühlt)
📈 Luftdurchsatz: 6000 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 9,973 kW
📏 Maße: 1510 × 1500 × 1437 mm
⚖️ Gewicht: 740 kg

HDI8800W (Wassergekühlt)
📈 Luftdurchsatz: 8800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 12,14 kW
📏 Maße: 2270 × 1590 × 1440 mm
⚖️ Gewicht: 1010 kg

HDI9600W (Wassergekühlt)
📈 Luftdurchsatz: 9600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 12,43 kW
📏 Maße: 2270 × 1590 × 1440 mm
⚖️ Gewicht: 1060 kg

HDI11500W (Wassergekühlt)
📈 Luftdurchsatz: 11 500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN200 PN16
⚡ Leistung: 14,90 kW
📏 Maße: 2270 × 1590 × 1440 mm
⚖️ Gewicht: 1117 kg

HDI17600W (Wassergekühlt)
📈 Luftdurchsatz: 17 600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 24,28 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2020 kg

HDI19200W (Wassergekühlt)
📈 Luftdurchsatz: 19 200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 24,86 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2120 kg

HDI23000W (Wassergekühlt)
📈 Luftdurchsatz: 23 000 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: 2 × DN200 PN16
⚡ Leistung: 29,80 kW
📏 Maße: 4600 × 1590 × 1570 mm
⚖️ Gewicht: 2234 kg

Beratung anfordern

Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

⚙️ Modellübersicht HDIE

HDI54E (E-Serie)
📈 Luftdurchsatz: 54 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1/2″
⚡ Leistung: 0,24 kW
📏 Maße: 386 × 500 × 651 mm
⚖️ Gewicht: 37 kg

HDI72E (E-Serie)
📈 Luftdurchsatz: 72 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1/2″
⚡ Leistung: 0,32 kW
📏 Maße: 386 × 500 × 651 mm
⚖️ Gewicht: 41 kg

HDI108E (E-Serie)
📈 Luftdurchsatz: 108 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/4″
⚡ Leistung: 0,45 kW
📏 Maße: 386 × 500 × 651 mm
⚖️ Gewicht: 46 kg

HDI144E (E-Serie)
📈 Luftdurchsatz: 144 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 3/4″
⚡ Leistung: 0,51 kW
📏 Maße: 386 × 500 × 651 mm
⚖️ Gewicht: 49 kg

HDI180E (E-Serie)
📈 Luftdurchsatz: 180 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1″
⚡ Leistung: 0,54 kW
📏 Maße: 423 × 567 × 771 mm
⚖️ Gewicht: 67 kg

HDI240E (E-Serie)
📈 Luftdurchsatz: 240 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1″
⚡ Leistung: 0,846 kW
📏 Maße: 423 × 567 × 771 mm
⚖️ Gewicht: 69 kg

HDI300E (E-Serie)
📈 Luftdurchsatz: 300 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,65 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 104 kg

HDI360E (E-Serie)
📈 Luftdurchsatz: 360 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,78 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 107 kg

HDI480E (E-Serie)
📈 Luftdurchsatz: 480 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 1-1/2″
⚡ Leistung: 0,84 kW
📏 Maße: 500 × 718 × 980 mm
⚖️ Gewicht: 119 kg

HDI600E (E-Serie)
📈 Luftdurchsatz: 600 m³/h
🔌 Spannung: 230 V / 50 Hz / 1 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,05 kW
📏 Maße: 779 × 720 × 1360 mm
⚖️ Gewicht: 186 kg

HDI780E (E-Serie)
📈 Luftdurchsatz: 780 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 1,62 kW
📏 Maße: 779 × 720 × 1360 mm
⚖️ Gewicht: 227 kg

HDI950E (E-Serie)
📈 Luftdurchsatz: 950 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 2″
⚡ Leistung: 2,08 kW
📏 Maße: 779 × 720 × 1360 mm
⚖️ Gewicht: 237 kg

HDI1300E (E-Serie)
📈 Luftdurchsatz: 1300 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,32 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 394 kg

HDI1500E (E-Serie)
📈 Luftdurchsatz: 1500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,68 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 394 kg

HDI1800E (E-Serie)
📈 Luftdurchsatz: 1800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,22 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 394 kg

HDI2250E (E-Serie)
📈 Luftdurchsatz: 2250 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,74 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 399 kg

HDI2600E (E-Serie)
📈 Luftdurchsatz: 2600 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 4,32 kW
📏 Maße: 806 × 1012 × 1539 mm
⚖️ Gewicht: 399 kg

HDI3200E (E-Serie)
📈 Luftdurchsatz: 3200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,68 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 810 kg

HDI4200E (E-Serie)
📈 Luftdurchsatz: 4200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,80 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 840 kg

HDI4800E (E-Serie)
📈 Luftdurchsatz: 4800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 7,18 kW
📏 Maße: 880 × 1819 × 1796 mm
⚖️ Gewicht: 840 kg

HDI5400E (E-Serie)
📈 Luftdurchsatz: 5400 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 11,12 kW
📏 Maße: 1510 × 1500 × 1555 mm
⚖️ Gewicht: 1020 kg

Beratung anfordern

Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

⚙️ Modellübersicht HDI-E-W (E-Serie, wassergekühlt)

HDI1300E-W
📈 Luftdurchsatz: 1300 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,55 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 394 kg

HDI1500E-W
📈 Luftdurchsatz: 1500 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 2,95 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 394 kg

HDI1800E-W
📈 Luftdurchsatz: 1800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 3,54 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 394 kg

HDI2250E-W
📈 Luftdurchsatz: 2250 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: BSPP 3″
⚡ Leistung: 4,12 kW
📏 Maße: 806 × 1012 × 1422 mm
⚖️ Gewicht: 428 kg

HDI2600E-W
📈 Luftdurchsatz: 3200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,07 kW
📏 Maße: 880 × 1819 × 1671 mm
⚖️ Gewicht: 830 kg

HDI4200E-W
📈 Luftdurchsatz: 4200 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,52 kW
📏 Maße: 880 × 1819 × 1671 mm
⚖️ Gewicht: 860 kg

HDI4800E-W
📈 Luftdurchsatz: 4800 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150 PN16
⚡ Leistung: 6,52 kW
📏 Maße: 880 × 1819 × 1671 mm
⚖️ Gewicht: 860 kg

HDI5400E-W
📈 Luftdurchsatz: 5400 m³/h
🔌 Spannung: 400 V / 50 Hz / 3 Ph
🔗 Anschluss: DN150
⚡ Leistung: 12,24 kW
📏 Maße: 1510 × 1500 × 1438 mm
⚖️ Gewicht: 1020 kg

Beratung anfordern

Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

🔧 Ersatzteile? Eagle Eye hilft live.

Sie suchen ein Teil, wissen aber nicht welches? Unsere integrierte KI Eagle Eye kennt alle Modelle, Serien und Hersteller. Fragen Sie einfach.

🤝 Jetzt fragen...

Branchenkompass nach Modellgrößen

Hinweis Varianten
Für zusätzliche Effizienz/Anpassung: HDI-E (Energiespar) und HDI-W / HDI-E-W (Wasser-/Seewasser) in entsprechenden Größen verfügbar.

HDI 12–180

Kältetrockner 3 °C DP · R513A · bis 16 barg · bis 60 °C Einlass / 50 °C Umgebung · IP42 · luftgekühlt · Ableiter: Timer oder No-Loss (JORC).

Typische Einsatzbereiche

Werkstattarbeitsplätze, CNC-Einzelplätze
Steuerluft, Pneumatik an Handarbeitsplätzen
Dezentrale Anwendungen mit kleinem/mittelbarem Bedarf

Vorteile im Betrieb

Konstanter 3 °C DP, niedriger Druckverlust, kompakt, wartungsfreundlich, Remote ON/OFF & Alarme (Taupunkt/Temp).

Trockenmittel

Nicht erforderlich (Kältetrockner). Für DP < 0 °C Kombi mit Adsorption (AA / 4A / 13X) + passende Filterkette.

Zubehör & Ersatzteile

Kondensatableiter: Timer (Standard) · No-Loss (JORC)
Filterstufen: Vor-/Koaleszenz-/Feinstfilter (Pneumatic Products/Hankison)
Bypass-Kit für Servicebetrieb (PPR)
Servicekits Wärmetauscher & Dichtungen (Hankison)
Montage: Wandhalterung & Schwingdämpfer (PPR)
Kompatibilität: Einbindung in Kaeser-Netze möglich; OEM/OEM-kompatible Teile verfügbar (Oxywise/Delair auf Anfrage)

HDI 12 – 12 m³/h · BSPP 3/8″ · 0,06 kW · 305×360×408 mm · 19 kg
HDI 25 – 25 m³/h · BSPP 3/8″ · 0,12 kW · 305×360×408 mm · 19 kg
HDI 42 – 42 m³/h · BSPP 1/2″ · 0,14 kW · 390×432×441 mm · 26 kg
HDI 54 – 54 m³/h · BSPP 1/2″ · 0,13 kW · 390×432×441 mm · 28 kg
HDI 72 – 72 m³/h · BSPP 1/2″ · 0,17 kW · 390×432×441 mm · 28 kg
HDI 108 – 108 m³/h · BSPP 3/4″ · 0,41 kW · 420×516×551 mm · 36 kg
HDI 144 – 144 m³/h · BSPP 3/4″ · 0,50 kW · 420×516×551 mm · 42 kg
HDI 180 – 180 m³/h · BSPP 3/4″ · 0,50 kW · 420×516×551 mm · 44 kg

Wann Trockenmittel sinnvoll ist.

Wenn du Taupunkte < 0 °C brauchst, kombinierst du die HDI mit einem Adsorptionstrockner. Dann gilt:

Gewünschter DP	Empf. Trockenmittel	Hinweis
−20 °C	Aktiv-Aluminiumoxid (AA)	robust, gute Öl-Toleranz
−40 °C	Aktiv-Aluminiumoxid oder Molekularsieb 4A	bei wechselnder Last eher MS
−70 °C	Molekularsieb 4A/13X	für sehr trockene Instrumentenluft

Filter davor/dahinter (empfohlen, auch bei HDI allein):

Koaleszenzfilter (Öl-/Aerosole ≤ 0,01 mg/m³) vor dem Trockner
Partikelfilter nach Adsorption (falls Add-on)
Aktivkohle bei lack-/messkritischen Anwendungen

HDI 225–600

Kältetrockner 3 °C DP · R513A · bis 16 barg · bis 60 °C Einlass / 50 °C Umgebung · IP42 · luftgekühlt.
Ableiter: Timer/No-Loss (225–480), No-Loss seriennah (600).

Typische Einsatzbereiche:

Verpackungslinien / Montagetechnik
Mehrfachentnahmestellen
Lackvorstufe

Vorteile im Betrieb

Stabile Taupunkte im 24/7-Betrieb · geringer Druckverlust · Victaulic/Anschluss-Optionen ab 600.

Trockenmittel

Nicht nötig. Für DP < 0 °C: Kombi mit Adsorption (−20 °C AA / −40 °C AA/4A / −70 °C 4A/13X).

Zubehör & Ersatzteile

Kondensatableiter: Timer (Standard) · No-Loss (JORC)
Filterstufen: Vor-/Koaleszenz-/Feinstfilter (Pneumatic Products/Hankison)
Bypass-Kit für Servicebetrieb (PPR)
Servicekits Wärmetauscher & Dichtungen (Hankison)
Δp-Manometer / Taupunkt-Sensor (Hankison/PPR)
Kompatibilität: Einbindung in Kaeser-Netze möglich; OEM/OEM-kompatible Teile verfügbar (Oxywise/Delair auf Anfrage)

HDI 225 – 225 m³/h · BSPP 1″ · 0,70 kW · 500×595×980 mm · 48 kg
HDI 260 – 260 m³/h · BSPP 1″ · 0,81 kW · 500×595×980 mm · 49 kg
HDI 300 – 300 m³/h · BSPP 1-1/2″ · 0,61 kW · 500×718×980 mm · 79 kg
HDI 360 – 360 m³/h · BSPP 1-1/2″ · 0,74 kW · 500×718×980 mm · 79 kg
HDI 480 – 480 m³/h · BSPP 1-1/2″ · 0,81 kW · 500×718×980 mm · 85 kg
HDI 600 – 600 m³/h · BSPP 2″ · 1,01 kW · 720×750×1360 mm · 134 kg · No-Loss

Wann Trockenmittel sinnvoll ist.

Wenn du Taupunkte < 0 °C brauchst, kombinierst du die HDI mit einem Adsorptionstrockner. Dann gilt:

Gewünschter DP	Empf. Trockenmittel	Hinweis
−20 °C	Aktiv-Aluminiumoxid (AA)	robust, gute Öl-Toleranz
−40 °C	Aktiv-Aluminiumoxid oder Molekularsieb 4A	bei wechselnder Last eher MS
−70 °C	Molekularsieb 4A/13X	für sehr trockene Instrumentenluft

Filter davor/dahinter (empfohlen, auch bei HDI allein):

Koaleszenzfilter (Öl-/Aerosole ≤ 0,01 mg/m³) vor dem Trockner
Partikelfilter nach Adsorption (falls Add-on)
Aktivkohle bei lack-/messkritischen Anwendungen

HDI 780–2600

Kältetrockner 3 °C DP · R513A · bis 14–16 barg · Einlass bis 60 °C, Umgebung bis 46–50 °C · IP42 · luftgekühlt (ab Baugröße optional Wasser-/Seewasser als W-Variante) · Ableiter: No-Loss seriennah.

Typische Einsatzbereiche:

Verpackungs- & Montagelinien
Lebensmittel/Pharma-Vorstufe
Lack-/Oberflächentechnik
zentrale Verteilungen mit mehreren Entnahmestellen

Vorteile

Stabile 3 °C Taupunkte im 24/7-Betrieb, geringer Druckverlust, robuste Scroll-Verdichter, neuer Hankison-Wärmetauscher, verlustfreier Kondensatablass, Remote ON/OFF & Alarmfunktionen.

Trockenmittel

Nicht erforderlich (Kältetrockner). Für DP < 0 °C in Serie mit Adsorption (−20 °C: AA · −40 °C: AA/4A · −70 °C: 4A/13X) + passende Filterkette kombinieren.

Varianten: Standard (luftgekühlt) · E (Energiespar) · W (Wasser/Seewasser, ab 600 m³/h) · E-W (Energiespar + Wasser, 1300–5400 m³/h). Spezifika (kW, Maße, Gewicht) variieren je Variante – Details siehe Modellliste.

Zubehör & Ersatzteile

Kondensatableiter: No-Loss (JORC)
Filterstufen: Vor-/Koaleszenz-/Feinstfilter (Pneumatic Products/Hankison)
Bypass-Kit für Servicebetrieb (PPR)
Servicekits Wärmetauscher & Dichtungen (Hankison)
Δp-Manometer / Taupunkt-Sensor (Hankison/PPR)
Victaulic/Flansch-Optionen ab 600
Kompatibilität: Einbindung in Kaeser-Netze möglich; OEM/OEM-kompatible Teile verfügbar (Oxywise/Delair auf Anfrage)

HDI 780 – 780 m³/h · Anschluss 2″ · 1,67 kW · 400 V / 50 Hz / 3 Ph · 720×750×1360 mm · 164 kg
HDI 950 – 950 m³/h · Anschluss 2″ · 2,03 kW · 400 V / 50 Hz / 3 Ph · 720×750×1360 mm · 168 kg
HDI 1300 – 1300 m³/h · Anschluss 3″ · 2,23 kW · 400 V / 50 Hz / 3 Ph · 806×1012×1539 mm · 234 kg
HDI 1500 – 1500 m³/h · Anschluss 3″ · 2,58 kW · 400 V / 50 Hz / 3 Ph · 806×1012×1539 mm · 234 kg
HDI 1800 – 1800 m³/h · Anschluss 3″ · 3,10 kW · 400 V / 50 Hz / 3 Ph · 806×1012×1539 mm · 234 kg
HDI 2250 – 2250 m³/h · Anschluss 3″ · 3,65 kW · 400 V / 50 Hz / 3 Ph · 806×1012×1539 mm · 290 kg

Wann Trockenmittel sinnvoll ist.

Wenn du Taupunkte < 0 °C brauchst, kombinierst du die HDI mit einem Adsorptionstrockner. Dann gilt:

Gewünschter DP	Empf. Trockenmittel	Hinweis
−20 °C	Aktiv-Aluminiumoxid (AA)	robust, gute Öl-Toleranz
−40 °C	Aktiv-Aluminiumoxid oder Molekularsieb 4A	bei wechselnder Last eher MS
−70 °C	Molekularsieb 4A/13X	für sehr trockene Instrumentenluft

Filter davor/dahinter (empfohlen, auch bei HDI allein):

Koaleszenzfilter (Öl-/Aerosole ≤ 0,01 mg/m³) vor dem Trockner
Partikelfilter nach Adsorption (falls Add-on)
Aktivkohle bei lack-/messkritischen Anwendungen

HDI 3200–6000

Kältetrockner 3 °C DP · R513A · bis 14 barg · Einlass bis 60 °C, Umgebung bis 46 °C · IP42 · serienmäßig luftgekühlt · Anschlüsse DN150 PN16 · No-Loss-Kondensatableiter (sensorgesteuert), Alarme & Remote ON/OFF.

Varianten: Energiespar (HDI-E) sowie Wasser-/Seewasser (HDI-W / HDI-E-W) verfügbar.

Typische Einsatzbereiche:

Zentrale Verteilungen mit mehreren Entnahmestellen
Lebensmittel / Pharma
Getränke/Abfüllung
Verpackungs-/Montagelinien mit hohem Durchsatz
Prozessluft vor Adsorptionsstufen

Vorteile

Konstanter 3 °C Drucktaupunkt im 24/7-Betrieb · geringer Druckverlust dank neuem Hankison-Wärmetauscher · robuste Scroll-Verdichter · verlustfreier Kondensatabzug · einfache Wartung.

Trockenmittel

Nicht erforderlich (Kältetrockner). Für DP < 0 °C kombinierbar mit Adsorption: −20 °C: AA, −40 °C: AA/4A, −70 °C: 4A/13X – stets mit passender Filterkette.

Zubehör & Ersatzteile

Kondensatableiter: No-Loss (JORC, Industrie)
Filterstufen: Vor-/Koaleszenz-/Feinstfilter (Pneumatic Products/Hankison)
Bypass-Kit für Servicebetrieb (PPR)
Servicekits Wärmetauscher & Dichtungen (Hankison)
Δp-Manometer / Taupunkt-Sensor (Hankison/PPR)
Flansch-/Victaulic-Sets
Kompatibilität: Einbindung in Kaeser-Netze möglich; OEM/OEM-kompatible Teile verfügbar (Oxywise/Delair auf Anfrage)

HDI 3200 – 3200 m³/h · DN150 PN16 · 6,38 kW · 400 V / 50 Hz / 3 Ph · 880 × 1819 × 1796 mm · 417 kg
HDI 4200 – 4200 m³/h · DN150 PN16 · 5,96 kW · 400 V / 50 Hz / 3 Ph · 880 × 1819 × 1796 mm · 465 kg
HDI 4800 – 4800 m³/h · DN150 PN16 · 6,81 kW · 400 V / 50 Hz / 3 Ph · 880 × 1819 × 1796 mm · 465 kg
HDI 5400 – 5400 m³/h · DN150 PN16 · 9,81 kW · 400 V / 50 Hz / 3 Ph · 1510 × 1500 × 1555 mm · 780 kg
HDI 6000 – 6000 m³/h · DN150 PN16 · 10,90 kW · 400 V / 50 Hz / 3 Ph · 1510 × 1500 × 1555 mm · 780 kg

Wann Trockenmittel sinnvoll ist.

Wenn du Taupunkte < 0 °C brauchst, kombinierst du die HDI mit einem Adsorptionstrockner. Dann gilt:

Gewünschter DP	Empf. Trockenmittel	Hinweis
−20 °C	Aktiv-Aluminiumoxid (AA)	robust, gute Öl-Toleranz
−40 °C	Aktiv-Aluminiumoxid oder Molekularsieb 4A	bei wechselnder Last eher MS
−70 °C	Molekularsieb 4A/13X	für sehr trockene Instrumentenluft

Filter davor/dahinter (empfohlen, auch bei HDI allein):

Koaleszenzfilter (Öl-/Aerosole ≤ 0,01 mg/m³) vor dem Trockner
Partikelfilter nach Adsorption (falls Add-on)
Aktivkohle bei lack-/messkritischen Anwendungen

HDI 8800–23000

Kältetrockner 3 °C DP · R513A · bis 13 barg · Einlass bis 60 °C, Umgebung bis 46 °C · IP42 · serienmäßig luftgekühlt · Anschlüsse DN200 PN16 (ab 17.600 m³/h 2 × DN200 PN16) · verlustfreier Kondensatablass, Alarme & Remote ON/OFF.

Varianten: HDI-E (Energiespar) sowie Wasser-/Seewasser (HDI-W / HDI-E-W) verfügbar.

Typische Einsatzbereiche:

Schwerindustrie
zentrale Druckluftstationen
Papier/Kunststoff/Metall
Getränke/Abfüllung
große Verteiler mit mehreren Entnahmestellen
Prozessluft vor Adsorptionsstufen

Vorteile

Konstanter 3 °C Drucktaupunkt auch bei hoher Last · geringer Druckverlust (neuer Hankison-Wärmetauscher) · robuste Industriekonstruktion · No-Loss-Ablass · wartungsfreundliches Layout.

Trockenmittel

Nicht erforderlich (Kältetrockner). Für DP < 0 °C Kombination mit Adsorption: −20 °C: Aktiv-Aluminiumoxid, −40 °C: AA/4A, −70 °C: 4A/13X – jeweils mit passender Filterkette.

Zubehör & Ersatzteile

Kondensatableiter: No-Loss (JORC, Heavy-Duty)
Filterstufen: Vor-/Koaleszenz-/Feinstfilter (Pneumatic Products/Hankison)
Bypass-Skid für Servicebetrieb (PPR)
Servicekits Wärmetauscher & Dichtungen (Hankison)
Taupunkt-Monitoring & Δp-Manometer (Hankison/PPR)
Flansch-/Rohr-Sets
Kompatibilität: Einbindung in Kaeser-Netze möglich; OEM/OEM-kompatible Teile verfügbar (Oxywise/Delair auf Anfrage)

HDI 8800 – 8800 m³/h · DN200 PN16 · 13,20 kW · 400 V / 50 Hz / 3 Ph · 2270 × 1590 × 1570 mm · 1128 kg
HDI 9600 – 9600 m³/h · DN200 PN16 · 13,56 kW · 400 V / 50 Hz / 3 Ph · 2270 × 1590 × 1570 mm · 1128 kg
HDI 11500 – 11 500 m³/h · DN200 PN16 · 16,24 kW · 400 V / 50 Hz / 3 Ph · 2270 × 1590 × 1570 mm · 1205 kg
HDI 17600 – 17 600 m³/h · 2 × DN200 PN16 · 26,40 kW · 400 V / 50 Hz / 3 Ph · 4600 × 1590 × 1570 mm · 2116 kg
HDI 19200 – 19 200 m³/h · 2 × DN200 PN16 · 27,12 kW · 400 V / 50 Hz / 3 Ph · 4600 × 1590 × 1570 mm · 2256 kg
HDI 23000 – 23 000 m³/h · 2 × DN200 PN16 · 32,48 kW · 400 V / 50 Hz / 3 Ph · 4600 × 1590 × 1570 mm · 2410 kg

Wann Trockenmittel sinnvoll ist.

Wenn du Taupunkte < 0 °C brauchst, kombinierst du die HDI mit einem Adsorptionstrockner. Dann gilt:

Gewünschter DP	Empf. Trockenmittel	Hinweis
−20 °C	Aktiv-Aluminiumoxid (AA)	robust, gute Öl-Toleranz
−40 °C	Aktiv-Aluminiumoxid oder Molekularsieb 4A	bei wechselnder Last eher MS
−70 °C	Molekularsieb 4A/13X	für sehr trockene Instrumentenluft

Filter davor/dahinter (empfohlen, auch bei HDI allein):

Koaleszenzfilter (Öl-/Aerosole ≤ 0,01 mg/m³) vor dem Trockner
Partikelfilter nach Adsorption (falls Add-on)
Aktivkohle bei lack-/messkritischen Anwendungen

Beratung anfordern

Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

Welcher Filter passt? Welche Trocknerkombination?

Eagle Eye zeigt Ihnen live die passenden Lösungen – für Ihre Anwendung, Ihr System, Ihr Budget. Einfach. Schnell. Klar.

🤝 Live-Beratung starten...

Unsere digitale Struktur – alles vernetzt, alles im Fluss

Seit 1969 begleiten wir Industrie, Handwerk und Technik mit Erfahrung. Gegründet 1996, gewachsen mit jeder Herausforderung –2025 erweitern wir unser Team: “Eagle Eye”, unsere integrierte KI. Technik von heute.

“Beratung mit Zukunft”

Bei PPR laufen alle Anfragen, Bestellungen und Serviceprozesse über ein durchgängig vernetztes System.

Vom Erstkontakt bis zur Ersatzteillogistik – alle Daten, Geräteinfos und Prozessschritte werden zentral verarbeitet und dokumentiert. Das reduziert Fehler, spart Zeit und sorgt für echte Transparenz.

Rückruf anfordern

Anrede

Name

Firma

📞 Telefonnummer *

📅 Wann sollen wir Sie am besten erreichen? *

Worum geht es bei Ihrem Rückrufwunsch?

🔒 DSGVO *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Daten zur Bearbeitung meiner Anfrage zu.

📈 Pioniergeist trifft Prozessklarheit – unsere Struktur ist Teil Ihrer Lösung.

🔄 Automatisierte Erfassung & Weiterleitung

Von Anfrage bis Auslieferung ohne Medienbruch

🗂️ Zentrale Verfügbarkeit aller Daten

Gerätehistorie, Serviceprotokolle und Kundeninfos jederzeit abrufbar

HDI - Serie –Gekühlte Drucklufttrockner

🤖 Technisches Know-how trifft auf KI.

STECKER

Spezifikationen

📉 Energieeffizienz durch smartes Design

Luftgekühlte Kondensation, optional Wasser/Seewasser

Hankison Kältetrockner – zertifizierte Druckluftqualität nach ISO Standards

⚙️ Technische Systemübersicht HDI - Serie...

Luftdurchsatz: 12–23.000 m³/h (HDI) · 54–5.400 m³/h (HDI-E)

🧊 Luftdurchsatz 12 m³/h bis 23.000 m³/h

🔧 Integrierbare Systemlösung

Modellübersicht HDI-Serie

...Gekühlte Drucklufttrockner - Luftdurchsatz 127m³/h bis 3400m³/h

⚙️ Modellübersicht HDI-Serie

HDI 12

HDI 25

HDI 42

HDI 54

HDI 72

HDI 108

HDI 144

HDI 180

HDI 225

HDI 260

HDI 300

HDI 360

HDI 480

HDI 600

HDI 780

HDI 950

HDI 1300

HDI 1500

HDI 1800

HDI 2250
