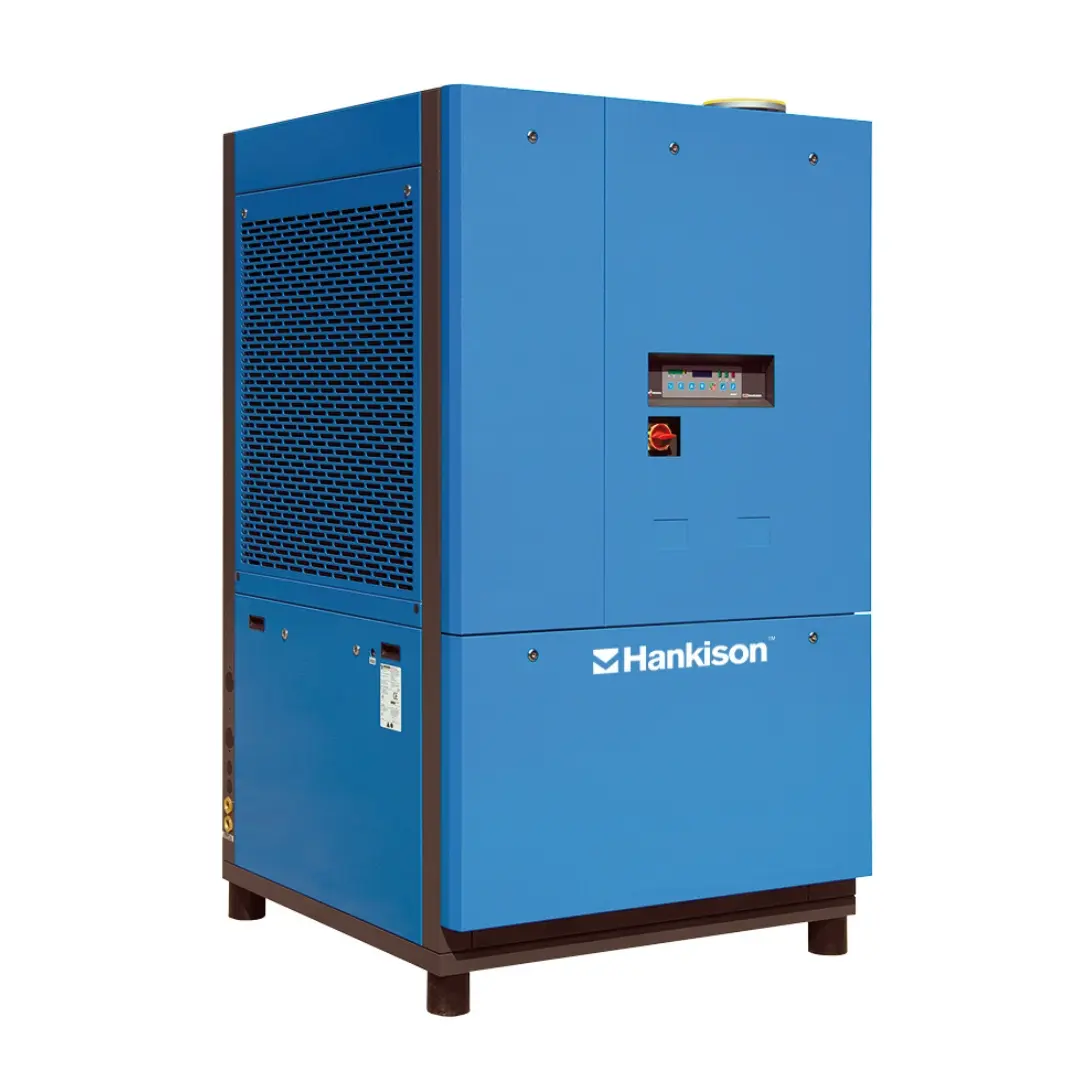

HDS-Serie – Digital-Scroll Kältetrockner
1.800–10.800 m³/h. Digital-Scroll mit Edelstahl-Wärmetauscher & Demister für konstanten Drucktaupunkt bei niedrigem Druckverlust.
🤖 Technisches Know-how trifft auf KI.
HDS – Effizienz bei hohen Durchsätzen
Konstanter Drucktaupunkt bei 1.800–10.800 m³/h dank Digital-Scroll und Edelstahl-Wärmetauscher mit Demister.
Die HDS-Serie ist für hohe Volumenströme und schwankende Lastprofile ausgelegt. Das Digital-Scroll Energiemanagement passt die Kälteleistung kontinuierlich an den tatsächlichen Bedarf an, reduziert Zyklen und senkt die Leistungsaufnahme – bei stabilem Drucktaupunkt. Edelstahl-Wärmetauscher und Demister-Technologie sorgen für niedrigen Druckverlust und hohe Abscheideleistung. Bewertet nach ISO 7183 A2; auslegbar auf ISO 8573-1 Drucktaupunkt-Klassen 4–5 (mit passender Filtration).
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll
HDS – Technische Systemübersicht
🧊 Luftdurchsatz: 1.800–10.800 m³/h
Die HDS-Serie nutzt Digital-Scroll Energiemanagement, das die Kälteleistung stufenlos an den tatsächlichen Volumenstrom anpasst. So sinken Zyklen und Energieverbrauch, während der Drucktaupunkt stabil bleibt – auch bei Teillast. Ein Edelstahl-Wärmetauscher mit hoher Wärmeübertragungseffizienz hält den Druckverlust gering, die integrierte Demister-Technologie sorgt für zuverlässige Feuchteabscheidung und schützt nachgelagerte Pneumatik. Ergänzt wird das System durch digitale Taupunktanzeige, potenzialfreien Alarmkontakt und Nullluftverlust-Ablass für einen verlustfreien Kondensatabzug. Bewertet nach ISO 7183 A2 und auslegbar auf ISO 8573-1 Drucktaupunkt-Klassen 4–5 (mit passender Filtration).
🔧 Integrierbare Systemlösung
- Durchsatz: 1.800–10.800 m³/h
- Technik: Digital-Scroll Energiemanagement, Edelstahl-Wärmetauscher, Demister
- Effizienz: bedarfsgerechte Kälteleistung, weniger Zyklen/Energieverbrauch
- Qualität: konstanter Drucktaupunkt, niedriger Druckverlust
- Standard: ISO 7183 A2; Zielklassen ISO 8573-1 4–5 (mit passender Filtration)
- Bedienung: digitale Taupunktanzeige, potenzialfreier Alarmkontakt, Nullluftverlust-Ableiter
HDS-Serie — Digitale Spiral-Kältetrockner Modelle & Leistungsdaten
| Modell | Durchfluss | Anschluss | El. Verbindung | Stromverbrauch | Modell | Abmessungen | Gewicht | ||
| m3/h | V/Ph/Hz | kW | A | B | C | ||||
| mm | kg | ||||||||
| HDS 1800 | 1.8 | DN 80 | 460/3/60 – 400/3/50 | 29 | HDS 1800 | 1,232 | 1,033 | 2162 | 520 |
| HDS 2250 | 2.25 | DN100 | 39 | HDS 2250 | 1243 | 1301 | 2162 | 600 | |
| HDS 2700 | 2700 | DN100 | 5,6 | HDS 2700 | 1243 | 1301 | 2162 | 665 | |
| HDS 3150 | 3,150 | DN 150 | 6,2 | HDS 3150 | 1400 | 1509 | 2162 | 840 | |
| HDS 3600 | 3.6 | DN 150 | 6,9 | HDS 3600 | 1400 | 1509 | 2162 | 850 | |
| HDS 4500 | 4500 | DN 150 | 89 | HDS 4500 | 1400 | 1509 | 2162 | 950 | |
| HDS 5400 | 5.4 | DN 150 | 0 | HDS 5400 | 1400 | 1509 | 2162 | 950 | |
| HDS 6300 | 6,300 | DN 200 | 460/3/60 – 400/3/50 | 124 | HDS 6300 | 1438 | 2965 | 2800 | 1.85 |
| HDS 7200 | 7200 | DN 200 | 13,8 | HDS 7200 | 1438 | 2965 | 2800 | 1950 | |
| HDS 9000 | 9 | DN 200 | 17,8 | HDS 9000 | 1438 | 2965 | 2800 | 2.08 | |
| HDS 10800 | 10,800 | DN 200 | 20,6 | HDS 10800 | 1438 | 2965 | 2800 | 2.08 | |
HDS-Serie — Digitale Spiral-Kältetrockner Modelle & Leistungsdaten
-
HDS 1800
-
📈 Luftdurchsatz: 1 800 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 80
-
⚡ Leistung: 29,0 kW
-
📏 Maße: 1232 × 1033 × 2162 mm
-
⚖️ Gewicht: 520 kg
-
HDS 2250
-
📈 Luftdurchsatz: 2 250 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 100
-
⚡ Leistung: 39,0 kW
-
📏 Maße: 1243 × 1301 × 2162 mm
-
⚖️ Gewicht: 600 kg
-
HDS 2700
-
📈 Luftdurchsatz: 2 700 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 100
-
⚡ Leistung: 5,6 kW
-
📏 Maße: 1243 × 1301 × 2162 mm
-
⚖️ Gewicht: 665 kg
-
HDS 3150
-
📈 Luftdurchsatz: 3 150 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 150
-
⚡ Leistung: 6,2 kW
-
📏 Maße: 1400 × 1509 × 2162 mm
-
⚖️ Gewicht: 840 kg
-
HDS 3600
-
📈 Luftdurchsatz: 3 600 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 150
-
⚡ Leistung: 6,9 kW
-
📏 Maße: 1400 × 1509 × 2162 mm
-
⚖️ Gewicht: 850 kg
-
HDS 4500
-
📈 Luftdurchsatz: 4 500 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 150
-
⚡ Leistung: 89,0 kW
-
📏 Maße: 1400 × 1509 × 2162 mm
-
⚖️ Gewicht: 950 kg
-
HDS 5400
-
📈 Luftdurchsatz: 5 400 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 150
-
⚡ Leistung: —
-
📏 Maße: 1400 × 1509 × 2162 mm
-
⚖️ Gewicht: 950 kg
-
HDS 6300
-
📈 Luftdurchsatz: 6 300 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 124,0 kW
-
📏 Maße: 1438 × 2965 × 2800 mm
-
⚖️ Gewicht: 1 850 kg
-
HDS 7200
-
📈 Luftdurchsatz: 7 200 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 13,8 kW
-
📏 Maße: 1438 × 2965 × 2800 mm
-
⚖️ Gewicht: 1 950 kg
-
HDS 9000
-
📈 Luftdurchsatz: 9 000 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 17,8 kW
-
📏 Maße: 1438 × 2965 × 2800 mm
-
⚖️ Gewicht: 2 080 kg
-
HDS 10800
-
📈 Luftdurchsatz: 10 800 m³/h
-
🔌 Spannung: 460 V / 60 Hz / 3 Ph oder 400 V / 50 Hz / 3 Ph
-
🔗 Anschluss: DN 200
-
⚡ Leistung: 20,6 kW
-
📏 Maße: 1438 × 2965 × 2800 mm
-
⚖️ Gewicht: 2 080 kg
Beratung anfordern
Rund-um-die-Uhr-Druckluftservice, 365 Tage im Jahr – unsere Druckluft-Hotline
Welcher Filter passt? Welche Trocknerkombination?
Einsatzgebiete –HDS-Serie
Die HDS-Serie deckt 1.800–10.800 m³/h ab – vom leistungsstarken Einzelaggregat bis zur Zentralstation. Die Zuordnung dient als Planungshilfe.
Planungshinweise
- Volumenstrom, Druck/Temperatur, geforderte Drucktaupunkt-Klasse
- Vor-/Nachfiltration, Öl-/Partikelgrenzen nach ISO 8573-1
- Elektrik/Anschlüsse (V/Ph/Hz, DN/G/NPT) gemäß Region
- Aufstellung/Umgebung (°C, Belüftung, Wärmeabfuhr), Kühlart (Luft/Wasser, modellabhängig)
Hinweis: Für sehr niedrige Drucktaupunkte (z. B. < −20 °C) sind meist Adsorptionstrockner vorzusehen.
Typische Anwendungen:
- Mehrmaschinen-Fertigung, Automotive-Zulieferer, Verpackung/Abfüllung
- Elektronik-Montage, Utility-Luft (ohne Produktkontakt)
Vorteile in diesem Bereich:
- Digital-Scroll: bedarfsgerechte Kälteleistung, weniger Zyklen/Energie
- Stabiler Drucktaupunkt auch bei Teillast
- Edelstahl-Wärmetauscher + Demister → niedriger Druckverlust
Typische Anwendungen:
- Mehrlinien-Fertigung, Robotik/Handling, Textil
- Pharma/Lebensmittel – Utility-Luft (ohne Produktkontakt)
Vorteile in diesem Bereich:
- Teillast-Effizienz durch Digital-Scroll
- Monitoring/Sicherheit: digitale Taupunktanzeige, potenzialfreier Alarmkontakt
- Elektronischer Nullluftverlust-Ablass für verlustfreien Kondensatabzug
Typische Anwendungen:
- Zentralstationen, Prozessindustrie (Chemie, Papier/Karton, Glas/Keramik)
- Retrofit größerer Druckluftnetze, OEM-Skids
Vorteile in diesem Bereich:
- Energieeffizient im Teillastbetrieb, hohe Prozesssicherheit
- Robuste Kältetechnik, optionale Luft-/Wasserkühlung (modellabhängig)
- Planungssicher: bewertet nach ISO 7183 A2; Zielklassen ISO 8573-1 4–5 (mit Filtration)
