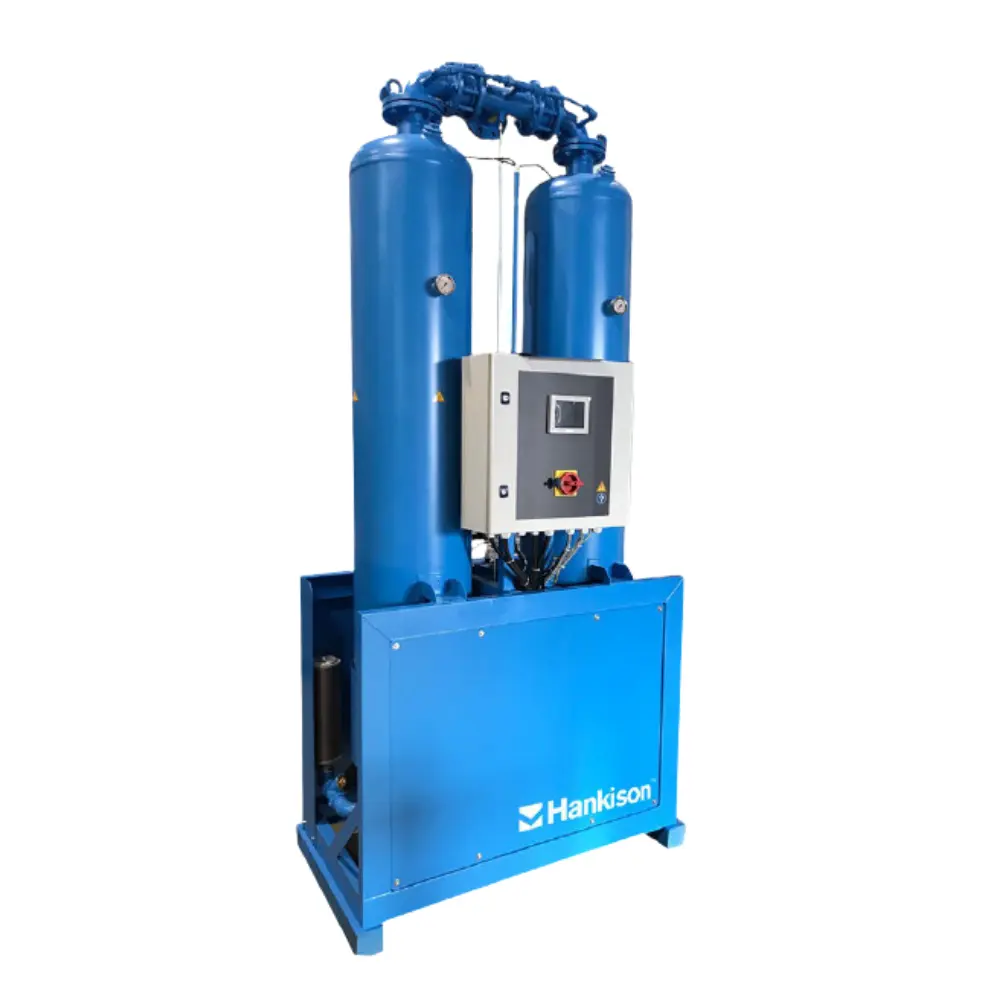

HMW-Serie – beheizte Adsorptionstrockner
254–4.280 m³/h; beheizte Adsorption mit internen Elektro-Heizern (Rippenheizrohre), minimale Spülluft, −40 °C Drucktaupunkt, bewertet nach ISO 7183.
🤖 Technisches Know-how trifft auf KI.
Beheizte Adsorption (Rippenheizrohre) – −40 °C bei 254–4.280 m³/h
Die HMW-Serie beheizte Adsorptionstrockner deckt 254–4.280 m³/h bei 10 bar(g) (Option 16 bar(g)) ab. Interne Elektro-Heizer im Trockenmittelbett (Rippenheizrohre) regenerieren effizient; ein kleiner Anteil Spülluft kühlt das Adsorbens. Mit integrierten Ein-/Auslassfiltern und optionalem Energiemanagementsystem bleiben kW/OPEX niedrig und der Drucktaupunkt −40 °C stabil. Leistungsdaten bewertet nach ISO 7183 (A2) (7 bar, +35 °C Eintritt). Anschlüsse EU/CH DN/G, NA NPT; Elektrik (V/Ph/Hz) auf Anfrage. Zielklassen nach ISO 8573-1 sind projektabhängig mit passender Vor-/Nachfiltration erreichbar.
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll
Technische Systemübersicht HMW-Serie
Die HMW-Serie nutzt beheizte Adsorption mit internen Elektro-Heizern im Trockenmittelbett (Rippenheizrohre) für eine effiziente Regeneration bei minimaler Spülluft. Damit bleiben kW/OPEX niedrig, während ein stabiler Drucktaupunkt −40 °C gewährleistet ist. Der Durchsatzbereich 254–4.280 m³/h deckt mittlere Netzgrößen ab; Standard 10 bar(g), Option 16 bar(g). Das optionale Energiemanagementsystem (EMS) verlängert die Behälterlaufzeit von 4 h auf bis zu 20 h und ermöglicht so bis 80 % Einsparung. Leistungsdaten bewertet nach ISO 7183 (A2) (7 bar, +35 °C Eintritt); Zielklassen nach ISO 8573-1 sind projektspezifisch mit passender Vor-/Nachfiltration erreichbar. Anschlüsse EU/CH DN/G, NA NPT; Elektrik (V/Ph/Hz) auf Anfrage.
- Durchsatz: 254–4.280 m³/h, 10 bar(g) (Option 16 bar(g))
- Technik: beheizte Adsorption mit Rippenheizrohren, minimale Spülluft, integrierte Ein-/Auslassfilter
- Effizienz: EMS verlängert Behälterlaufzeit 4–20 h, bis 80 % Energieeinsparung, geringe kW/OPEX
- Qualität: Drucktaupunkt −40 °C; ISO 8573-1 Zielklassen auf Anfrage (abhängig von Filtration)
- Standard: bewertet nach ISO 7183 (A2), Referenz 7 bar, +35 °C
- Bedienung/Ausstattung: DN/G (EU/CH), NPT (NA), bis DN100 auf Anfrage; Elektrik (V/Ph/Hz) auf Anfrage
| Modell | Durchfluss | Anschluss | Modell | Abmessungen (in mm) | ||
| (m³/h) | A | B | C | |||
| HMW 74 | 245 | R 1″ | HMW 74 | 704 | 596 | 2147 |
| HMW 120 | 400 | R 1/2″ | HMW 120 | 873 | 652 | 2,230 |
| HMW 196 | 653 | R 1 1/2″ | HMW 196 | 909 | 702 | 2570 |
| HMW 236 | 785 | DN 80 | HMW 236 | 1054 | 721 | 2789 |
| HMW 308 | 1026 | DN 80 | HMW 308 | 1089 | 767 | 2760 |
| HMW 385 | 1.282 | DN 80 | HMW 385 | 1404 | 877 | 3021 |
| HMW 575 | 1.916 | DN 80 | HMW 575 | 1554 | 916 | 3021 |
| HMW 675 | 2.25 | DN 80 | HMW 675 | 1554 | 1021 | 3031 |
| HMW 801 | 2.67 | DN100 | HMW 801 | 1759 | 1011 | 3165 |
| HMW 1077 | 3,590 | DN100 | HMW 1077 | 1834 | 1171 | 3174 |
| HMW 1284 | 4.28 | DN100 | HMW 1284 | 1933 | 1217 | 3174 |
| * Die Eingangsvolumenströme werden basierend auf der ISO 7183 ermittelt (basierend auf 1 bar (abs) 0% bei 7 bar (g) Arbeitsdruck und einer Eingangstemperatur von 35°C (PDP -40°)Wenden Sie sich an uns, wenn Sie weitere Informationen über Korrekturfaktoren und andere Daten erhalten möchten. | ||||||
🔧 Ersatzteile? Eagle Eye hilft live.
Einsatzgebiete – HMW-Serie
Die HMW-Serie bedient 254–4.280 m³/h mit beheizter Adsorption (Rippenheizrohre im Trockenmittelbett) und minimaler Spülluft. Ziel sind stabile −40 °C Drucktaupunkte bei niedrigen kW/OPEX. Die Zuordnung erfolgt nach tatsächlichem Volumenstrom, Druck/Temperatur und gewünschter ISO 8573-1 Feuchteklasse (mit passender Vor-/Nachfiltration).
Planungshinweise
- Volumenstrom, Betriebsdruck (bar), Eintritts-/Umgebungstemperatur (°C), Ziel-Drucktaupunkt
- Vor-/Nachfiltration gem. ISO 8573-1 (Öl/Partikel)
- Elektrik/Anschlüsse (V/Ph/Hz, DN/G bzw. NPT) gemäß Region
- Aufstellung/Umgebung (Belüftung, Wärmeabfuhr, Servicezugang)
Leistungsdaten sind bewertet nach ISO 7183; reale Werte hängen von Lastprofil, Eintrittstemperatur und Druck ab. Das EMS kann die Behälterlaufzeit 4–20 h verlängern (bis 80 % Energieeinsparung) – Auslegung auf Anfrage.
Typische Anwendungen:
- Instrumenten-/Steuerluft in Teilnetzen, OEM-Skids
- Elektronik/SMT, Labore, Verpackung
- Lackierung/Beschichtung (mit geeigneter Filtration)
Vorteile in diesem Bereich:
- Kompakte Integration bei begrenztem Bauraum
- Stabiler −40 °C PDP bei Wechselbelastung
- Minimale Spülluft → geringere OPEX
Typische Anwendungen:
- Mehrzellen-/Linienfertigung, Food/Bev, Pharma-Hilfsluft
- Bereichsversorgungen mit strengem Taupunktziel
Vorteile in diesem Bereich:
- EMS (optional) verlängert Laufzeit 4–20 h → bis zu 80 % Energieeinsparung
- Niedriger Druckverlust entlastet Kompressoren
- Modulare Redundanz/Bypass für hohe Verfügbarkeit
Typische Anwendungen:
- Linien-/Bereichsnetze in Automotive, Papier, Allgemeine Industrie
- Zentrale Versorgung mit dauerhaftem −40 °C PDP
Vorteile in diesem Bereich:
- Planbarer Service im Dauerbetrieb
- Energieeffiziente Regeneration dank Rippenheizrohren
- EU/CH DN/G, NA NPT – einfache Integration
