HSHD-Serie – Modulare PSA-Trockner
PSA (wärmelos) mit Zwillings-Adsorbern erreicht −40/−70 °C PDP – 12–68 m³/h, modular, platzsparend.
🤖 Technisches Know-how trifft auf KI.
HSHD – Effizienz am Einsatzpunkt
Wärmelose PSA liefert −40/−70 °C Drucktaupunkt bei 12–68 m³/h – modular, wandmontierbar, konstant.

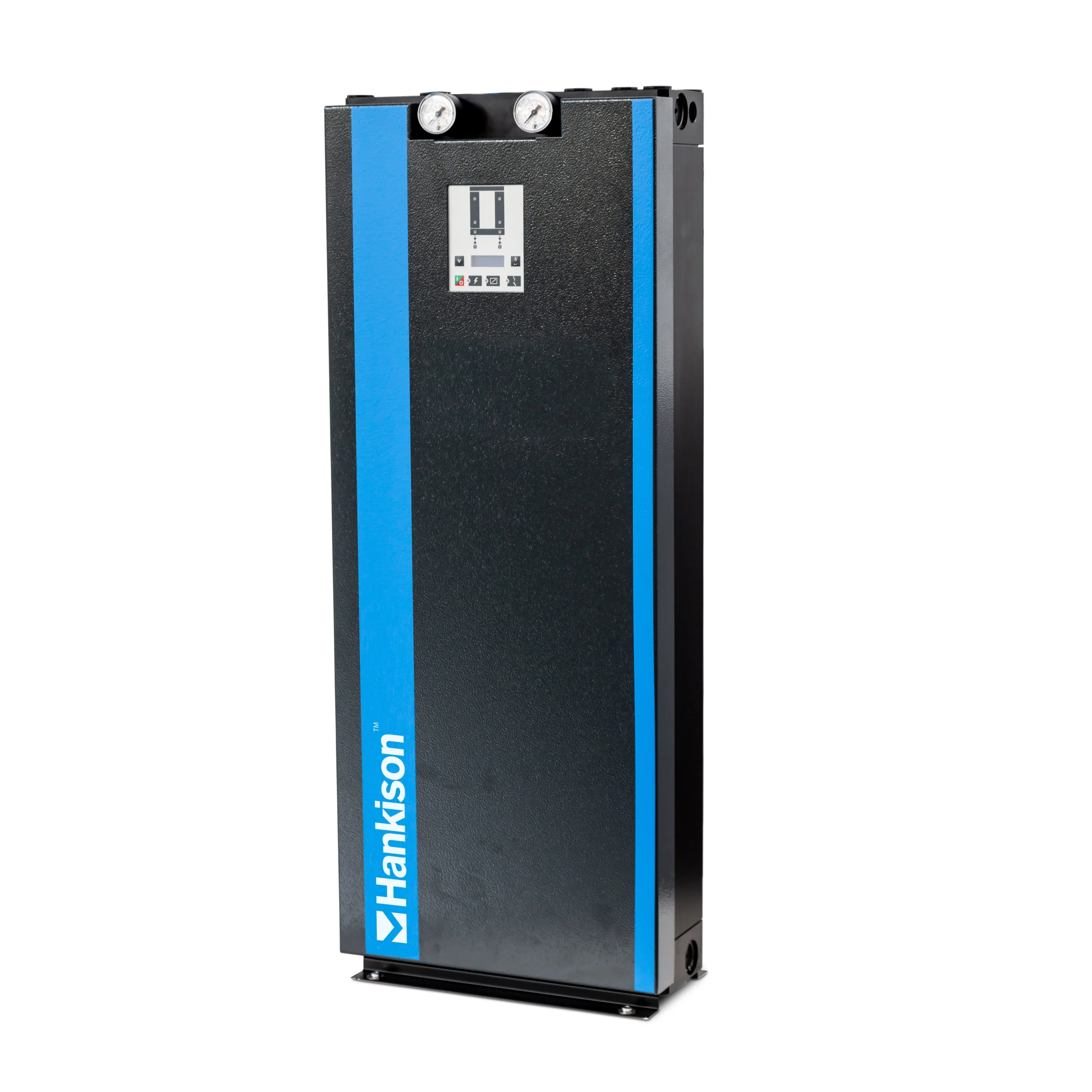

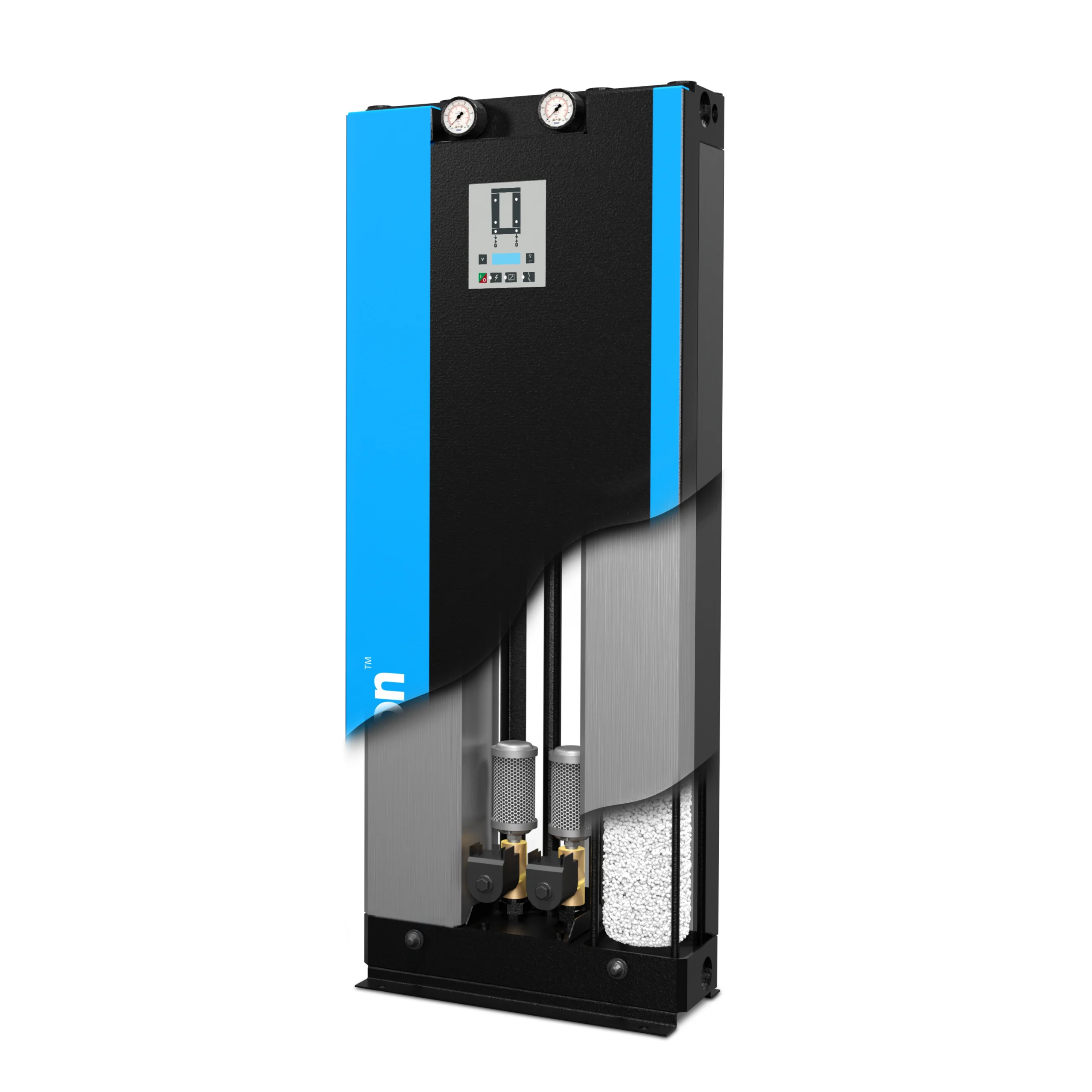

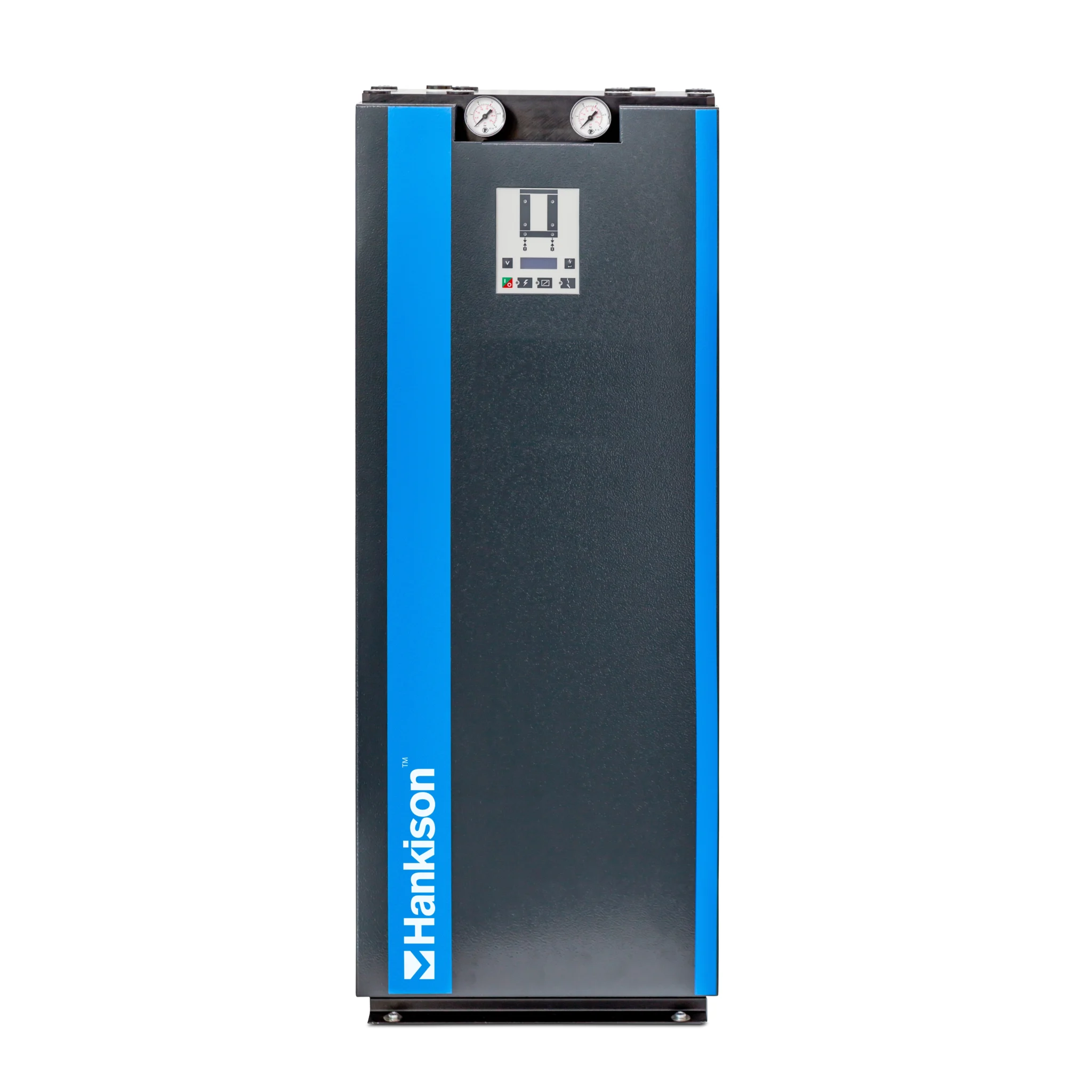

Die HSHD-Serie nutzt wärmelose Druckwechsel-Adsorption (PSA) mit Zwillings-Adsorbern im Wechselbetrieb: Ein Turm trocknet, der andere wird mit Trockenluft regeneriert und anschließend repressurisiert. So werden Drucktaupunkte −40/−70 °C erreicht – konstant auch bei niedrigen Volumenströmen (12–68 m³/h). Die modulare, wandmontierbare Bauweise ermöglicht die punktnahe Integration (Labor, Medizintechnik, Elektronik, Instrumentenluft). Zielklassen nach ISO 8573-1 werden mit der passenden Vor-/Nachfiltration sicher erreicht; als Planungsbasis gilt ISO 7183.
Beratung & Auslegung
Bedarfsanalyse, Volumenstrom, Druckluft-Qualität
Wartung & Ersatzteile
Originalteile, Inspektionspläne, optional 24/7-Helpdesk
Inbetriebnahme
Parametrierung, Drucktaupunkt-Messung, Funktionsprüfung
Prüfung & Normen
ISO 7183, Zielklassen nach ISO 8573-1, Leckage-Check
Lieferung & Montage
Aufstellung, Anschluss, Mediencheck
Dokumentation & Schulung
Bedienung, SOPs, Übergabeprotokoll
HSHD – Technische Systemübersicht
Die HSHD-Serie bietet wärmelose PSA-Trocknung für konstant niedrige Drucktaupunkte von −40/−70 °C bei 12–68 m³/h. Der Zwillings-Adsorber-Wechselbetrieb sichert eine unterbrechungsfreie Trocknung, während die modulare, wandmontierbare Bauweise die punktnahe Integration in Labor, Medizintechnik, Elektronik oder Instrumentenluft ermöglicht. Als Planungsbasis gilt ISO 7183; Zielklassen nach ISO 8573-1 werden mit passender Vor-/Nachfiltration erreicht. Ergebnis: stabile Druckluftqualität, kompakte Installation und servicefreundlicher Betrieb direkt am Verbrauchspunkt.
- Durchsatz: 12–68 m³/h
- Technik: wärmelose PSA, Zwillings-Adsorber im Wechselbetrieb
- PDP-Optionen: −40 °C (ISO 8573-1 Klasse 2) / −70 °C (Klasse 1)

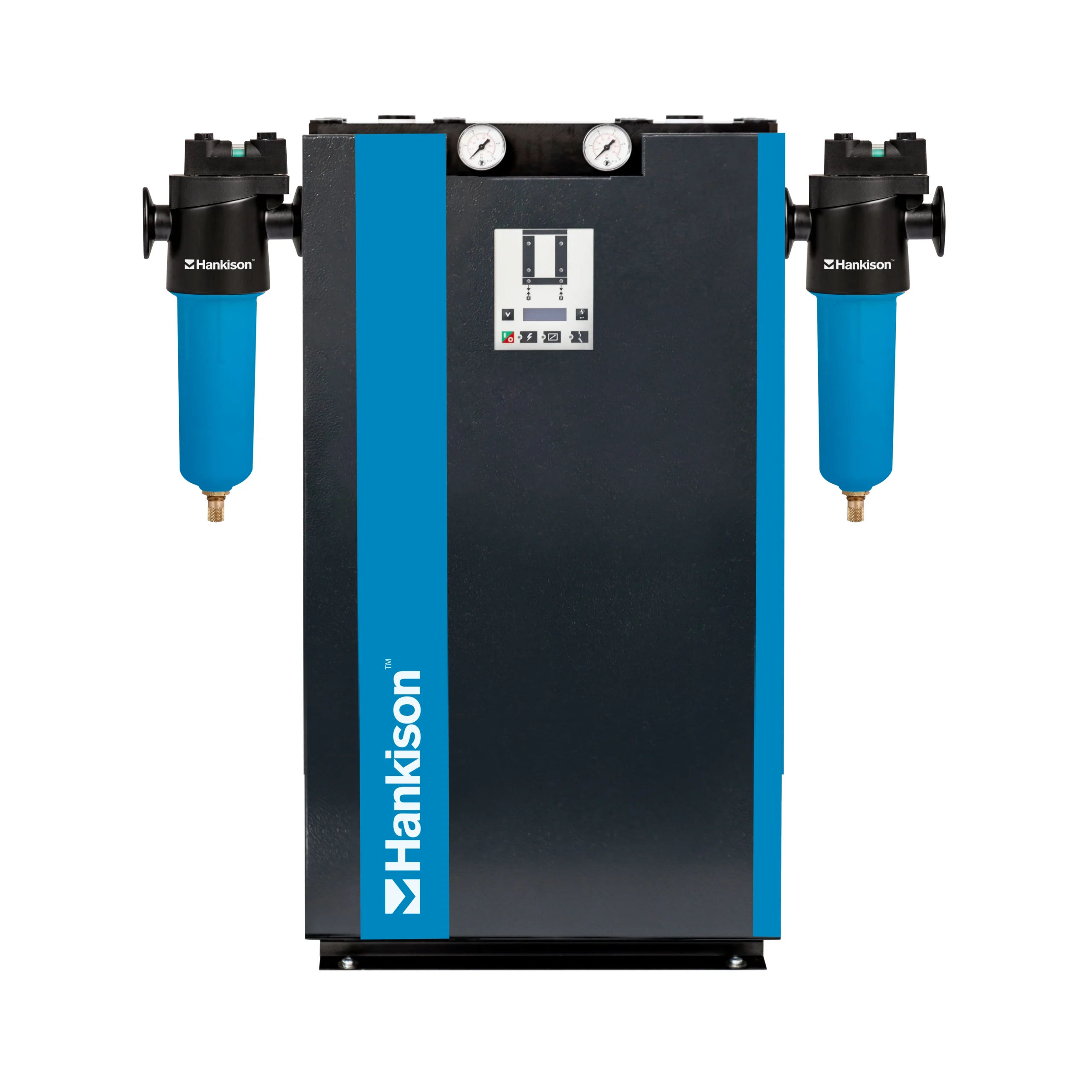

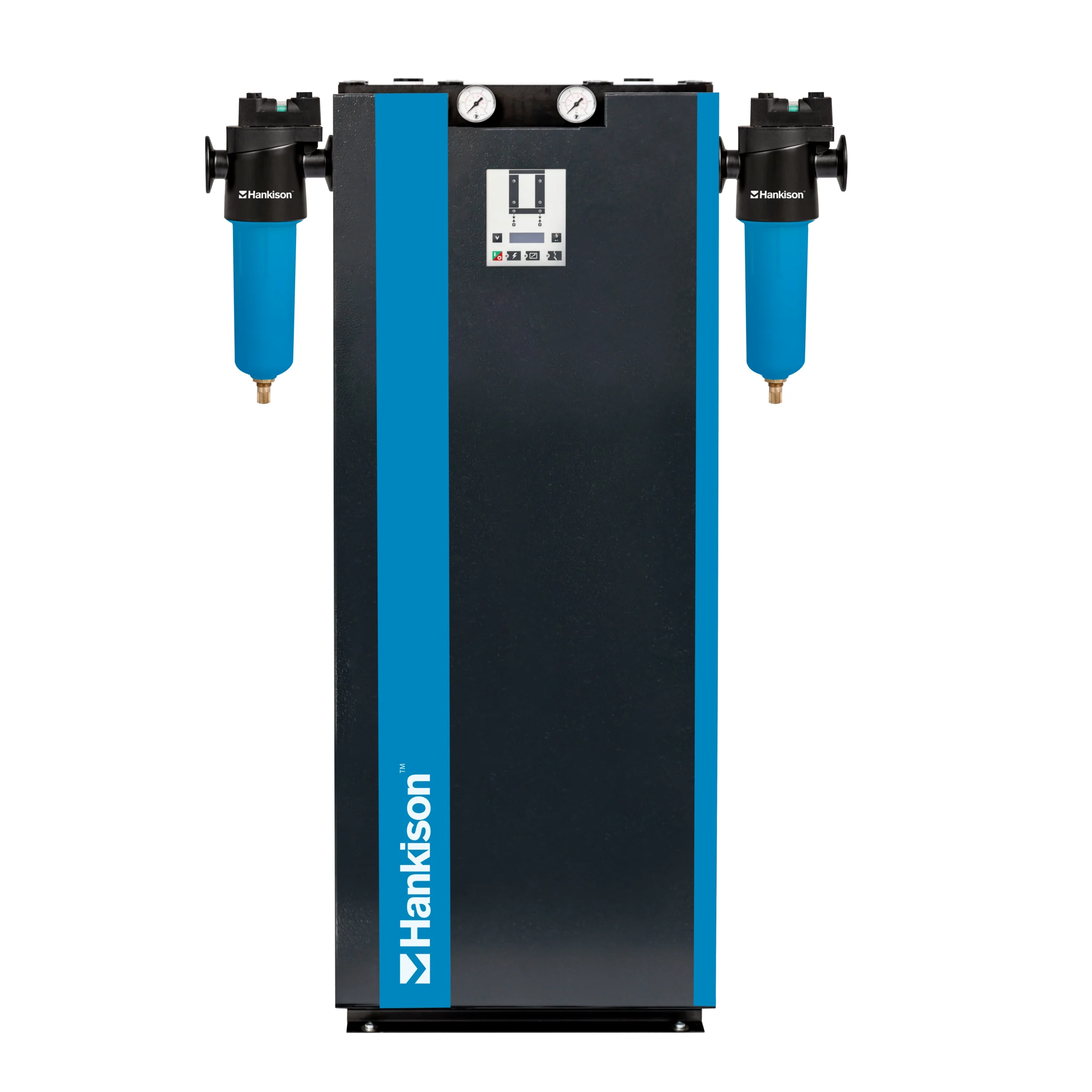

- Qualität: konstanter Drucktaupunkt bei passender Vor-/Nachfiltration
- Bauform: modular, wandmontierbar, kompakte Stellfläche
- Standard/Elektrik: ISO 7183 (Planungsbasis); G/NPT & 100–240 V / 1 / 50–60 Hz (modell-/regionsabhängig)
Modell | Abmessungen | EINGANGS-/AUSGANGSVERBINDUNGEN | Gewicht | ||||||
H | IN | D | |||||||
IN | mm | IN | mm | IN | mm | NVV | LBS | kg | |
PHDM 3 | 16,7 | 424,2 | 94 | 238,8 | 8,3 | 210,8 | 3/8 Zoll | 21,8 | 9,9 |
PHDM 9 | 324 | 822,9 | 94 | 238,8 | 8,3 | 210,8 | 3/8 Zoll | 35 | 15.9 |
PHDM 15 | 42,2 | 1071,9 | 94 | 238,8 | 8,3 | 210,8 | 3/8 Zoll | 46 | 20,9 |
PHDM 24 | 38.1 | 967,7 | 18,7 | 474,9 | 14.3 | 363,2 | 12 | 101,5 | 46.1 |
PHDM 32 | 44 | 1117,6 | 18,7 | 474,9 | 14.3 | 363,2 | 3/4 Zoll | 121,2 | 54,9 |
PHDM 41 | 51,9 | 1318,3 | 18,7 | 474,9 | 14.3 | 363,2 | 3/4 Zoll | 136,7 | 6,2 |
PHDM 59 | 65,9 | 1673,9 | 18,7 | 474,9 | 14.3 | 363,2 | 1 | 180,8 | 8,2 |
PHDM 88 | 73,7 | 1871,9 | 18,7 | 474,9 | 14.3 | 363,2 | 1 | 186,5 | 84,6 |
PHDM 118 | 67,1 | 1704.3 | 21.1 | 535,9 | 19,5 | 495,3 | 1-1/2″ | 352,7 | 160 |
PHDM 147 | 7,5 | 1905 | 21.1 | 535,9 | 19,5 | 495,3 | 1-1/2″ | 396,8 | 180 |
PHDM 177 | 7,5 | 1905 | 21.1 | 535,9 | 19,5 | 495,3 | 1-1/2″ | 396,8 | 180 |
🔧 Ersatzteile? Eagle Eye hilft live.
Einsatzgebiete – FLEX-Serie
Die HSHD-Serie deckt 12–68 m³/h ab und ist für punktnahe Anwendungen mit niedrigem Volumenstrom konzipiert. Die folgende Übersicht ordnet typische Anwendungen nach Durchsatzbereichen. Maßgeblich bleiben tatsächlicher Volumenstrom, Druck/Temperatur und die geforderte ISO 8573-1 Drucktaupunkt-Klasse (mit passender Vor-/Nachfiltration).
Planungshinweise
- Volumenstrom, Druck/Temperatur, Ziel-Drucktaupunkt-Klasse
- Vor-/Nachfiltration, Öl-/Partikelgrenzen nach ISO 8573-1
- Elektrik/Anschlüsse (V/Ph/Hz, G/NPT) gemäß Region
- Aufstellung/Umgebung (Wandmontage, Belüftung, Wärmeabfuhr)
Hinweis: Für größere Netzlasten oder zentral sehr niedrige Taupunkte kann ein zentraler Adsorptionstrockner sinnvoll sein; HSHD eignet sich punktnah als ergänzender Feinschritt.
Typische Anwendungen:
- Labore, Mess-/Prüfstände, Kalibrierplätze
- Medizintechnik (Hilfsluft), Optik/Feinmechanik
- Punktnahe Instrumentenluft an Einzelarbeitsplätzen
Vorteile in diesem Bereich:
- Wandmontierbar, modular – ideal bei Bauraum-Limit
- −40 °C PDP für Allgemeinanwendungen (Klasse 2)
- Konstante Qualität direkt am Verbrauchspunkt
Typische Anwendungen:
- Elektronik/SMT-Linien, Pharma-Hilfsluft, Beschichtung
- Pneumatik-Steuerluft in Teilnetzen, OEM-Skids
Vorteile in diesem Bereich:
- Stabiler Drucktaupunkt bei Wechselbelastung
- Kompakte Einbindung in bestehende Teilnetze
- Servicefreundlich (Adsorbens-/Ventilservice planbar)
Typische Anwendungen:
- Kleinserien-Fertigung, Instrumentenluft für kritische Prozesse
- Bereichs-Abzweige mit niedrigem Taupunkt-Ziel, Retrofit in Teilnetzen
Vorteile in diesem Bereich:
- −70 °C PDP (bei Bedarf, Klasse 1) für sensible Anwendungen
- Modulare Redundanz möglich (Mehrfach-Module)
- Konstante Luftqualität bei kontinuierlichem Betrieb
